SACB- 8/4-L-C QO-0,34

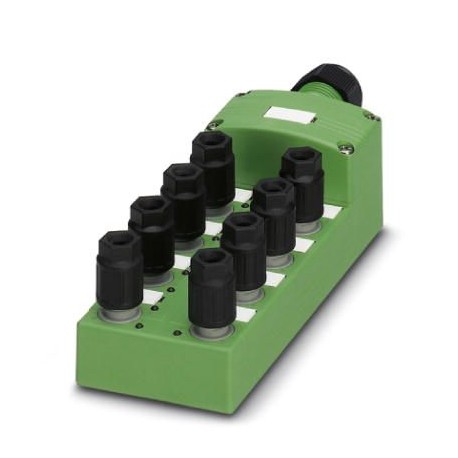

SACB- 8/4-L-C QO-0,34 1548406 PHOENIX CONTACT Sensor/actuator box
$0.00USD
4854 en stock
Spécifications clés
GTIN:4046356142878
Note:Made to Order (non-returnable)
Clé de commande:1548406
(Général):IP69K
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356142878 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1548406 |
| (Général) | IP69K |
| page du catalogue | Page 272 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | PL (Poland) |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | Status display I/O Yellow LED |
| (Matériau isolant) | 1-8 / 3 (0 V) = 0 V |
| (Données commerciales clés) | 2x 8 A (For electrical isolation) |
| Degré de protection (Général) | IP65 |
| Contact material (Conductor data) | Steel/copper |
| Housing material (Conductor data) | PBT |
| Tension nominale (Données commerciales clés) | 24 V DC |
| Poids par pièce (emballage exclu) | 362.520 g |
| Nombre de créneaux horaires (Données commerciales clés) | 8 |
| Diagnostic local (conditions ambiantes) | Supply voltage per module Green LED |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Température ambiante (fonctionnement) (Général) | -30 °C ... 80 °C |
| Contact carrier material (Conductor data) | PA 6.6 |
| Contact surface material (Conductor data) | Sn |
| Nombre de postes (Données commerciales clés) | 4 |
| Courant nominal total (Données commerciales clés) | 10 A |
| Longueur de dénudage (fonction de diagnostic local) | 50 mm (Master cable) |
| Méthode de connexion (fonction de diagnostic local) | Pluggable screw connection |
| Material of the moulding mass (Conductor data) | PUR |
| Connexion conforme à la norme (affectation des broches) | CUL |
| Tension de fonctionnement maximale Umax (Données commerciales clés) | 30 V DC |
| Longueur de dénudage (signal) (Fonction de diagnostic local) | 7 mm |
| Indice d'inflammabilité selon la norme UL 94 (affectation des broches) | V0 |
| Material of contact, master cable side (Conductor data) | CU alloy |
| Système de connexion capteur/actionneur (Données commerciales clés) | QUICKON |
| Capacité de transport actuelle par emplacement (Données commerciales clés) | 4 A |
| Diamètre maximal du câble externe (fonction de diagnostic local) | 12 mm |
| Diamètre minimal du câble externe (fonction de diagnostic local) | 7 mm |
| Couple de serrage, écrou de raccord (fonction de diagnostic local) | 2.5 Nm |
| Wrench size, union nut (Master cable data/connection data) | 13 mm |
| Couple de serrage, vis du couvercle (fonction de diagnostic local) | 0.35 Nm |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Wire insulation material (Master cable data/connection data) | PVC / PE /PP |
| Capacité de transport de courant par signal d'E/S (Données commerciales clés) | 2 A |
| Emplacement/position = Couleur du fil ou connexion (Matériau isolant) | 1 / 4 (A) = 1 / 4 |
| Material of contact surface, master cable side (Conductor data) | Gold-plated |
| Tightening torque, union nut (Master cable data/connection data) | 2 Nm |
| Section transversale maximale du conducteur (énergie) (Fonction de diagnostic local) | 1.5 mm² |
| Section maximale du conducteur (signal) (Fonction de diagnostic local) | 1.5 mm² |
| Section transversale minimale du conducteur (énergie) (Fonction de diagnostic local) | 0.14 mm² |
| Section minimale du conducteur (signal) (Fonction de diagnostic local) | 0.14 mm² |
| Conductor cross section AWG max. (Master cable data/connection data) | 22 |
| Conductor cross section AWG min. (Master cable data/connection data) | 26 |
| Section du conducteur AWG max. (énergie) (Fonction de diagnostic local) | 16 |
| Section du conducteur AWG max. (signal) (Fonction de diagnostic local) | 16 |
| Section du conducteur AWG min. (énergie) (Fonction de diagnostic local) | 26 |
| Section du conducteur AWG min. (signal) (Fonction de diagnostic local) | 26 |
| Wire diameter including insulation (Master cable data/connection data) | 0.7 mm ... 1.3 mm |
| Maximum external conductor diameter (Master cable data/connection data) | 6 mm |
| Minimum external conductor diameter (Master cable data/connection data) | 3.5 mm |
| Conductor cross section flexible max. (Master cable data/connection data) | 0.34 mm² |
| Conductor cross section flexible min. (Master cable data/connection data) | 0.14 mm² |
| Material of the contact carrier on the master cable side (Conductor data) | PA 6.6 V0 |
| Couple de serrage de la vis de fixation du boîtier (fonction de diagnostic local) | 0.5 Nm |
| Structure of individual litz in acc. with VDE 0295 / smallest wire diameter (Master cable data/connection data) | Class 2-6 |
Description du produit
Sensor/Actuator Box, Application: Standard, Connection Type: QUICKON, 0.14 mm² ... 0.34 mm², number of plug-in stations: 8, number of poles: 4, occupancy of plug-in stations: Double, status indication
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
