SACB-C-H180-6/12-15,0PUR SCO P

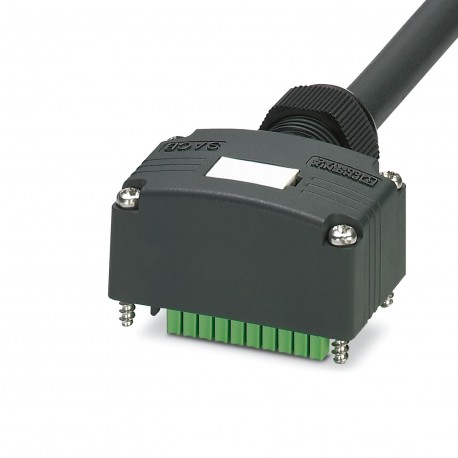

SACB-C-H180-6/12-15,0PUR SCO P 1422788 PHOENIX CONTACT Connector hood SACB-C-H180-6/12-15,0PUR SCO P 1422788
$0.00USD
3120 en stock
Spécifications clés
:1 / 2 (B) = GYPK
Largeur:54 mm
Hauteur:23 mm
Note CE:The products are offered exclusively for export outside the EU and the European Economic Area.
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 1 / 2 (B) = GYPK | |
| Largeur | 54 mm |
| Hauteur | 23 mm |
| Note CE | The products are offered exclusively for export outside the EU and the European Economic Area. |
| Protégé | no |
| Type de câble | PUR/PVC black [PUR] |
| Application | Sensor/actuator box |
| longueur du câble | 15 m |
| Poids du câble | 150.9 kg/km |
| Type de produit | Connector hood |
| Tension d'essai | 2000 V |
| Style UL AWM | 20549 |
| Tourbillon général | Wires twisted in layers |
| matériau d'étanchéité | NBR |
| ligne de signal AWG | 20 |
| Nombre d'emplacements | 6 |
| résistance à la flamme | DIN EN 50265 |
| Matériau du logement | PBT |
| Autres résistances | Highly resistant to acids, alkaline solutions and solvents |
| Méthode de connexion | Pluggable screw connection |
| Résistance à l'huile | according to VDE 0472 Part 803 |
| Matériau conducteur | Bare Cu litz wires |
| Tension nominale UN | 120 V |
| Fil unique, couleur | brown, blue, green/yellow, white, green, yellow, gray, pink, red, gray/pink, red/blue, white/green, brown/green, white/yellow, yellow/brown |
| propriétés spéciales | Silicone-free |
| Dessin coté | |
| Nombre de positions | 15 |
| Degré de protection | IP65 |
| Courant nominal, total | 10 A |
| Épaisseur, isolation | ≥ 0.15 mm (Inner sheath) |
| Gaine externe, couleur | black RAL 9005 |
| Tension nominale, câble | 300 V |
| Gaine extérieure, matériau | PUR |
| Affichage de l'état présent | No |
| Section transversale du conducteur | 12x 0.5 mm² (Signal line) |
| diamètre extérieur du câble | 9.40 mm ±0.2 mm |
| Isolation des fils électriques | PVC |
| Couple de serrage, vis du couvercle | 1 Nm |
| Diamètre du fil, isolation comprise | 1.5 mm ±0.1 mm (Signal line) |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice | 28x 0.15 mm |
| capacité de charge dynamique (flexion) | Max. bending cycles: 1500000, Bending radius: 94 mm, Traversing path: 2 m, Traversing rate: 2 m/s |
| système de connexion capteur/actionneur | M12-SPEEDCON-socket |
| Matériau de contact, côté câble principal | CU alloy |
| Capacité de transport de courant maximale par voie | 2 A |
| Emplacement/position = Couleur du fil ou connexion | 1 / 4 (A) = WH |
| Rayon de courbure minimal, installation fixe | 71 mm |
| Rayon de courbure minimal, installation flexible | 10 x D |
| Rayon de courbure minimal, installation mobile | 94 mm |
| Matériau de la surface de contact, côté câble principal | Sn |
| Matériau du support de contact côté câble maître | PA |
Description du produit
Connection cover, application: sensor/actuator box, connection type: SPEEDCON M12 female connector Plastic, number of plug-in stations: 6, occupancy of plug-in stations: Double, status indication: No;
