En stock Produit phare
SACB-C-H180 8/4 QO-0,34

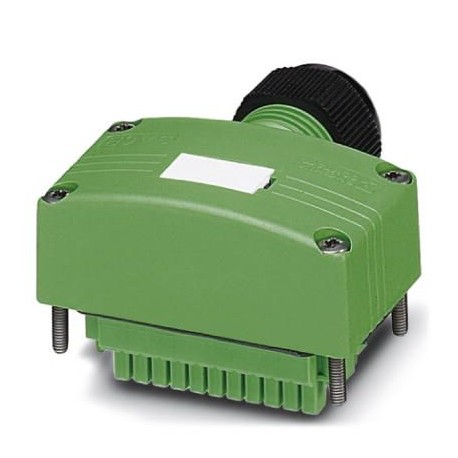

SACB-C-H180 8/4 QO-0,34 1560235 PHOENIX CONTACT Connector hood
$0.00USD
4837 en stock
Spécifications clés
GTIN:4046356183178
Note:Made to Order (non-returnable)
Clé de commande:1560235
(Général):IP69K
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356183178 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1560235 |
| (Général) | IP69K |
| page du catalogue | Page 317 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | PL (Poland) |
| numéro de tarif douanier | 85366990 |
| (Matériau isolant) | 1-8 / 3 (0 V) = 0 V |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Degré de protection (Général) | IP65 |
| Tension nominale (Données commerciales clés) | 24 V DC |
| Poids par pièce (emballage exclu) | 66.370 g |
| Nombre de créneaux horaires (Données commerciales clés) | 8 |
| Longueur de dénudage (conditions ambiantes) | 50 mm (Master cable) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (conditions ambiantes) | Pluggable screw connection |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Température ambiante (fonctionnement) (Général) | -30 °C ... 80 °C |
| Courant nominal total (Données commerciales clés) | 10 A |
| Longueur de dénudage (signal) (conditions ambiantes) | 7 mm |
| Connexion conforme à la norme (affectation des broches) | CUL |
| Diamètre maximal du câble extérieur (conditions ambiantes) | 12 mm |
| Diamètre extérieur du câble min. (conditions ambiantes) | 7 mm |
| Tension de fonctionnement maximale Umax (Données commerciales clés) | 30 V DC |
| Couple de serrage, écrou de raccord (conditions ambiantes) | 2.5 Nm |
| Couple de serrage, vis du couvercle (conditions ambiantes) | 0.35 Nm |
| Matériau du boîtier (Données du câble principal/données de connexion) | PBT |
| Indice d'inflammabilité selon la norme UL 94 (affectation des broches) | V0 |
| Système de connexion capteur/actionneur (Données commerciales clés) | QUICKON |
| Capacité de transport actuelle par emplacement (Données commerciales clés) | 4 A |
| Section transversale maximale du conducteur (énergie) (conditions ambiantes) | 1.5 mm² |
| Section transversale maximale du conducteur (signal) (conditions ambiantes) | 1.5 mm² |
| Section transversale minimale du conducteur (énergie) (conditions ambiantes) | 0.14 mm² |
| Section transversale minimale du conducteur (signal) (conditions ambiantes) | 0.14 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Section du conducteur AWG max. (énergie) (conditions ambiantes) | 16 |
| Section du conducteur AWG max. (signal) (conditions ambiantes) | 16 |
| Section du conducteur AWG min. (énergie) (conditions ambiantes) | 26 |
| Section du conducteur AWG min. (signal) (conditions ambiantes) | 26 |
| Capacité de transport de courant par signal d'E/S (Données commerciales clés) | 2 A |
| Emplacement/position = Couleur du fil ou connexion (Matériau isolant) | 1 / 4 (A) = 1 / 4 |
| Matériau de contact, côté câble maître (Données du câble maître/données de connexion) | CU alloy |
| Matériau de la surface de contact, côté câble maître (Données du câble maître/données de connexion) | Gold-plated |
| Matériau du support de contact côté câble maître (Données du câble maître/données de connexion) | PA 6.6 V0 |
Description du produit
Connection cover, application: sensor/actuator box, connection type: QUICKON, number of plug-in stations: 8, occupation of plug-in stations: Double, status indication: No; Main cable connection: 180°
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
