En stock Produit phare

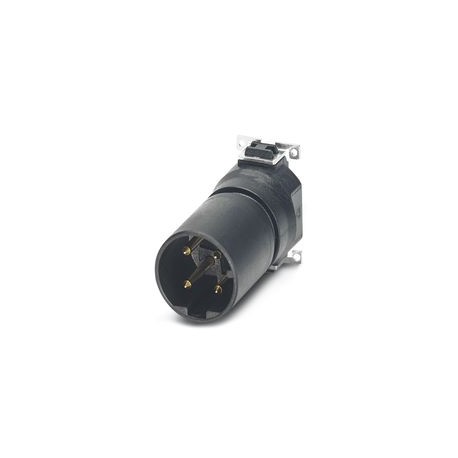

SACC-CI-M12MSD-4P SMD TX
SACC-CI-M12MSD-4P SMD TX 1308036 PHOENIX CONTACT Contact holder, 4-pole, Male connector, straight, M12, codi..
$4.27USD
2389 en stock
Spécifications clés
:-55 °C ... 105 °C (without mechanical actuation)
Note:In line with
Codage:D
Général:The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration.
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| -55 °C ... 105 °C (without mechanical actuation) | |
| Note | In line with |
| Codage | D |
| Général | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Protégé | no |
| Application | Signal |
| Conception de la tête | Pin |
| Type de fil | M12 |
| Type de produit | Contact insert |
| Sceau présent | no |
| Type de montage | PCB mounting |
| État de livraison | with assembly pad |
| Matériel de contact | CuZn |
| Type de filetage de tête | M12 |
| Méthode de connexion | SMD reflow |
| Section transversale AWG | (converted acc. to IEC) |
| Sortie du câble de tête | straight |
| Type d'emballage | Tray |
| résistance de contact | ≤ 3 mΩ |
| Courant nominal IN | 4 A |
| Tension nominale UN | 250 V |
| Degré de pollution | 3 |
| Nombre de positions | 4 |
| Tension de surtension nominale | 2.5 kV |
| Degré de protection | IP67, when plugged in |
| Catégorie de surtension | II |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Matériau porteur de contact | PA |
| matériau de surface de contact | Au |
| Normes/spécifications | IEC 61076-2-101 |
| Cycles d'insertion/retrait | > 100 |
| Température ambiante (fonctionnement) | -55 °C ... 105 °C (Plug / socket) |
| Degré de protection (lorsqu'il est branché) | IP67 (correctly plugged in and locked) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
Description du produit
Contact Holder, 4-Pole, Male Connector, Straight, M12, Coding: D, Printed Circuit Board Mounting, SMD Reflow, RoHS II Lead-Free Article Without Exception 6c (Pb< 0.1%)
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
