SACC-DSI-M12FS-4CON-M16/4,5

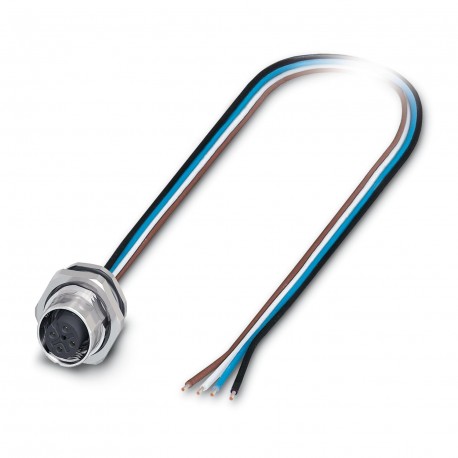

SACC-DSI-M12FS-4CON-M16/4,5 1420017 PHOENIX CONTACT Flush-type connector SACC-DSI-M12FS-4CON-M16/4,5 1420017
$0.00USD
4386 en stock
Spécifications clés
:-25 °C ... 85 °C (Cable, flexible installation)
Codage:A
Protégé:no
Type de câble:TPE litz wire
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| -25 °C ... 85 °C (Cable, flexible installation) | |
| Codage | A |
| Protégé | no |
| Type de câble | TPE litz wire |
| Conception de la tête | Socket |
| Type de capteur | Universal |
| longueur du câble | 0.5 m |
| Type de produit | Circular connectors (device side) |
| Note de l'assemblée | With flat nut |
| Type de montage | Rear mounting M16 x 1.5 With flat nut |
| matériau d'étanchéité | FKM |
| ligne de signal AWG | 22 |
| résistance du câble | ≤ 57.6 mΩ/m |
| Matériel de contact | CuZn |
| Type de filetage de tête | M12 |
| Méthode de connexion | Individual wires |
| Couple de serrage | 3 Nm ... 4 Nm (Installation-side) |
| Matériau conducteur | Tin-plated Cu litz wires |
| résistance de contact | ≤ 3 mΩ |
| Courant nominal IN | 4 A |
| Tension nominale UN | 250 V |
| Notes sur le fonctionnement | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Fil unique, couleur | brown, white, blue, black |
| section transversale du câble | 0.34 mm² |
| Degré de pollution | 3 |
| Nombre de positions | 4 |
| Tension de surtension nominale | 2.5 kV |
| Tension de test, câble | 2000 V AC |
| Degré de protection | IP67 (When plugged in) |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Type/catégorie de signal | Universal |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Épaisseur, isolation | 0.21 mm (Core insulation) |
| Tension nominale, câble | 300 V |
| Matériau porteur de contact | PA 6.6 |
| matériau de surface de contact | Au |
| Isolation des fils électriques | TPE |
| Normes/spécifications | IEC 61076-2-101 |
| résistance maximale du conducteur | 57.6 mΩ/m |
| résistance d'isolation du câble | ≥ 20 MΩ*km |
| Cycles d'insertion/retrait | > 100 |
| Matériau pour raccord à vis | Zinc die-cast, nickel-plated |
| Diamètre du fil, isolation comprise | 1.2 mm ±0.07 mm |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice | 7x 0.25 mm |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
Description du produit
Female mounting incorporated. p/ sensors/actuators, 4 poles, SPEEDCON M12, rear wall mounting/bolted mounting, M16 thread, TPE twisted wire 0.5 m, 4 x 0.34 mm²
