SACC-DSI-M12MS-8CON-M16/0,5 SHS

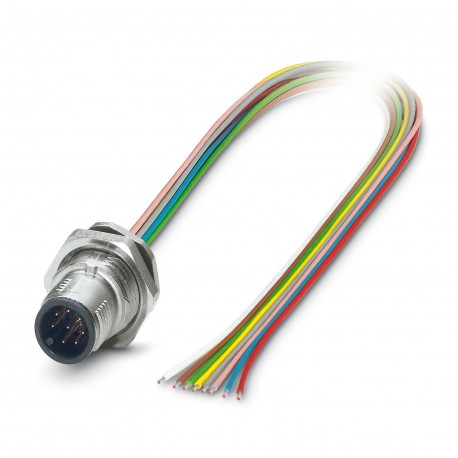

SACC-DSI-M12MS-8CON-M16/0,5 SHS 1426128 PHOENIX CONTACT Flush-type connector SACC-DSI-M12MS-8CON-M16/0,5 SHS..
$0.00USD
4141 en stock
Spécifications clés
GTIN:4055626473079
Clé de commande:1426128
(Matériel):-25 °C ... 85 °C (cable, flexible installation)
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626473079 |
| Clé de commande | 1426128 |
| (Matériel) | -25 °C ... 85 °C (cable, flexible installation) |
| Unité d'emballage | 1 |
| (Dimensions) | IP67 |
| ETIM 5.0 (eCl@ss) | EC002061 |
| ETIM 6.0 (eCl@ss) | EC002061 |
| numéro de tarif douanier | 85444290 |
| Type de câble (matériau) | TPE litz wire |
| Couleurs des fils (Matériau) | Brown, blue, white, gray, pink, red, yellow, green |
| Remarque (Conditions ambiantes) | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Ligne de signal AWG (Matériau) | 24 |
| Matériel de contact (Général) | CuZn |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Matériau d'étanchéité (Général) | FKM |
| Codage (Conditions ambiantes) | A - standard |
| Couple (conditions ambiantes) | 3 Nm ... 4 Nm (Installation-side) |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Désignation standard (câble) | M12 connector |
| eCl@ss 8.0 (Classifications) | 27440103 |
| eCl@ss 9.0 (Classifications) | 27440102 |
| Matériau conducteur (Matériau) | Tin-plated Cu litz wires |
| Normes/réglementations (câble) | IEC 61076-2-101 |
| Tension d'essai, câble (matériau) | 2000 V AC |
| Résistance du conducteur (matériau) | ≤ 80 mΩ/m |
| Résistance d'isolement (matériau) | ≥ 20 MΩ*km |
| Épaisseur, isolation (matériau) | 0.21 mm |
| Degré de protection (Dimensions) | IP67 |
| Tension nominale, câble (matériau) | 300 V |
| Section transversale du conducteur (matériau) | 0.25 mm² |
| Matériau support de contact (Général) | PA 6.6 |
| Matériau de la surface de contact (Généralités) | Au |
| Type de montage (conditions ambiantes) | Rear mounting M16 x 1.5 With flat nut |
| Tension nominale (conditions ambiantes) | 30 V |
| Normes/spécifications (Matériaux) | M12 connector IEC 61076-2-101 |
| Affichage de l'état (conditions ambiantes) | No |
| Longueur du câble (Données commerciales clés) | 0.5 m |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (conditions ambiantes) | Individual wires |
| REACH SVHC (Normes et réglementations) | |
| Degré de pollution (conditions ambiantes) | 3 |
| Isolation du conducteur (Matériau) | TPE |
| Nombre de positions (Conditions ambiantes) | 8 |
| Tension de surtension nominale (conditions ambiantes) | 0.8 kV |
| Catégorie de surtension (conditions ambiantes) | II |
| Type/catégorie de signal (Conditions ambiantes) | Universal |
| Température ambiante (fonctionnement) (Matériau) | -40 °C ... 85 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice (Matériau) | 14x 0.15 mm |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-101 |
| Courant nominal à 40 °C (conditions ambiantes) | 2 A |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 85 °C (Plug / socket) |
| Diamètre du noyau, isolation comprise (Matériau) | 1.15 mm ±0.07 mm |
| Indice d'inflammabilité selon la norme UL 94 (câble) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Cycles d'insertion/retrait (conditions ambiantes) | > 100 |
Description du produit
Mounting male incorporated. p/ sensors/actuators, 8 poles, SPEEDCON M12, rear wall mounting/bolted mounting, with M16 thread, with 0.5 m TPE twisted wire, 8 x 0.25 mm²
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Sensor/actuator flush-type plug, 8-pos., M12 SPEEDCON, rear/screw mounting with M16 thread, with 0.5 m TPE litz wire, 8 x 0.25 mm²
