En stock Produit phare
SACC-E-M12MS-4CON-PG9/0,5

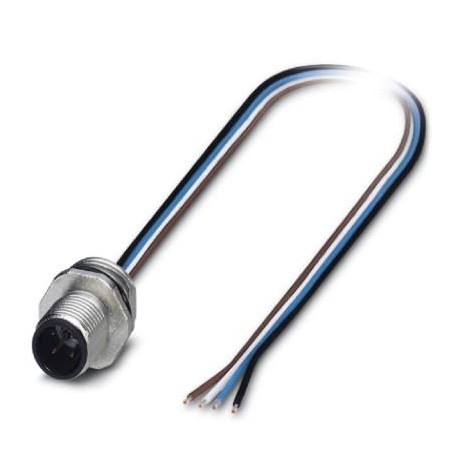

SACC-E-M12MS-4CON-PG9/0,5 1693762 PHOENIX CONTACT Panel feed-through
$15.38USD
700 en stock
Spécifications clés
GTIN:4017918174309
Clé de commande:1693762
(Matériel):-25 °C ... 85 °C
page du catalogue:Page 33 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918174309 |
| Clé de commande | 1693762 |
| (Matériel) | -25 °C ... 85 °C |
| page du catalogue | Page 33 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85444290 |
| Type de câble (matériau) | TPE litz wire |
| Couleurs des fils (Matériau) | brown, white, blue, black |
| Remarque (Conditions ambiantes) | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Ligne de signal AWG (Matériau) | 22 |
| Matériel de contact (Général) | CuZn |
| Matériau, moletage (Général) | Nickel-plated brass |
| Matériau d'étanchéité (Général) | NBR |
| Codage (Conditions ambiantes) | A - standard |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Désignation standard (câble) | M12 connector |
| Matériau conducteur (Matériau) | Tin-plated Cu litz wires |
| Normes/réglementations (câble) | IEC 61076-2-101 |
| Tension d'essai, câble (matériau) | 2000 V AC |
| Résistance du conducteur (matériau) | ≤ 57.6 Ω/km |
| Résistance d'isolement (matériau) | ≥ 20 MΩ*km |
| Épaisseur, isolation (matériau) | 0.21 mm |
| Degré de protection (Dimensions) | IP67 |
| Tension nominale, câble (matériau) | 300 V |
| Section transversale du conducteur (matériau) | 0.34 mm² |
| Matériau support de contact (Général) | PA66 |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Type de montage (conditions ambiantes) | Front mounting Pg9 |
| Tension nominale (conditions ambiantes) | 250 V |
| Normes/spécifications (Matériaux) | M12 connector IEC 61076-2-101 |
| Affichage de l'état (conditions ambiantes) | No |
| Poids par pièce (emballage exclu) | 18.000 g |
| Longueur du câble (Données commerciales clés) | 0.5 m |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (conditions ambiantes) | Individual wires |
| Degré de pollution (conditions ambiantes) | 3 |
| Isolation du conducteur (Matériau) | TPE |
| Nombre de positions (Conditions ambiantes) | 4 |
| Catégorie de surtension (conditions ambiantes) | II |
| Type/catégorie de signal (Conditions ambiantes) | Universal |
| Température ambiante (fonctionnement) (Matériau) | -40 °C ... 85 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice (Matériau) | 7x 0.25 mm |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-101 |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 85 °C (Plug / socket) |
| Diamètre du noyau, isolation comprise (Matériau) | 1.2 mm ±0.07 mm |
| Indice d'inflammabilité selon la norme UL 94 (câble) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 100 |
Description du produit
Conect. plug. to be apar. front wall, Universal, 4-pole, Male connector, straight, M12-Standard, encoding: A, free cable end, Front mounting, Pg9, Single stranded wires, cable length: 0.5 m, 0.34 mm²,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
