En stock Produit phare

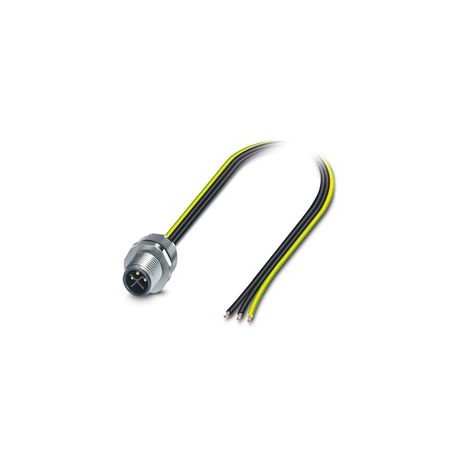

SACC-E-M12MSS-3P-M16/0,5 PEX
SACC-E-M12MSS-3P-M16/0,5 PEX 1238909 PHOENIX CONTACT Conect. plug. to be apar. front wall, Power, 3-pole, Ma..
$0.00USD
4631 en stock
Spécifications clés
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Note:In line with
Codage:S
Général:The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration.
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Note | In line with |
| Codage | S |
| Général | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Protégé | no |
| Type de câble | UL/cUL stranded hook-up wire |
| Conception de la tête | Pin |
| Consignes de sécurité | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Type de capteur | Power |
| Type de fil | M12 |
| longueur du câble | 0.5 m |
| Sans halogène | yes |
| Type de produit | Circular connectors (device side) |
| Tension d'essai | 6 kV |
| Type de montage | Front mounting M16 x 1.5 |
| matériau d'étanchéité | FKM |
| ligne de signal AWG | 16 |
| Matériel de contact | CuZn |
| résistance à la flamme | in acc. to UL 1581 VW1 |
| Type de filetage de tête | M12 |
| Méthode de connexion | Individual wires |
| Sortie du câble de tête | straight |
| Type de verrouillage de la tête | Standard |
| Couple de serrage | 3 Nm |
| Matériau conducteur | Bare Cu litz wires |
| résistance de contact | ≤ 3 mΩ |
| Courant nominal IN | 16 A |
| Tension nominale UN | 630 V |
| Fil unique, couleur | black 1, black 2, green/yellow |
| section transversale du câble | 1.31 mm² |
| Degré de pollution | 3 |
| Nombre de positions | 3 |
| Tension de surtension nominale | 6 kV |
| Degré de protection | IP67 |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | III |
| Type/catégorie de signal | Power |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Section transversale du conducteur | 1.31 mm² |
| Type de connexion de contact | Pin |
| Matériau porteur de contact | PA |
| matériau de surface de contact | Ni/Au |
| Isolation des fils électriques | mPPE |
| Normes/spécifications | IEC 61076-2-111 |
| Cycles d'insertion/retrait | > 100 |
| Matériau pour raccord à vis | CuZn alloy, nickel-plated |
| Diamètre du fil, isolation comprise | 2.2 mm |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (without mechanical actuation) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Tension nominale conforme à la norme IEC 61076-2-101 | 630 V |
Description du produit
Device connector front mounting, Power, 3-position, Pin,straight, M12-Standard, coding: S, on free cable end, Front mounting, M16 x 1.5, Individual wires, cable length: 0.5 m,1.31 mm2,UL/cUL stranded
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
