En stock Produit phare
SACC-EC-M12FS-5CON-PG 9/0,5 VA

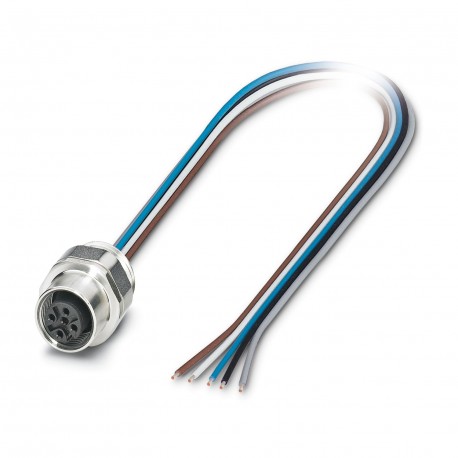

SACC-EC-M12FS-5CON-PG 9/0,5 VA 1554652 PHOENIX CONTACT Panel feed-through
$43.78USD
274 en stock
Spécifications clés
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Codage:A
Général:Contact connection method: Crimp connection
Protégé:no
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Codage | A |
| Général | Contact connection method: Crimp connection |
| Protégé | no |
| Type de câble | TPE litz wire |
| Application | Signal |
| Conception de la tête | Socket |
| Consignes de sécurité | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Type de capteur | Universal |
| Type de fil | M12 |
| longueur du câble | 0.5 m |
| Type de produit | Circular connectors (device side) |
| Note de l'assemblée | With locking nut |
| Type de montage | Front mounting Pg9 With locking nut |
| matériau d'étanchéité | FKM |
| ligne de signal AWG | 22 |
| Révision de l'article | 09 |
| résistance du câble | ≤ 57.6 Ω/km |
| Matériel de contact | CuZn |
| Type de filetage de tête | M12 |
| Méthode de connexion | Individual wires |
| Sortie du câble de tête | straight |
| Type de verrouillage de la tête | Standard |
| Couple de serrage | 2 Nm ... 3 Nm (Installation-side) |
| Matériau conducteur | Tin-plated Cu litz wires |
| résistance de contact | ≤ 3 mΩ |
| Courant nominal IN | 4 A |
| Tension nominale UN | 60 V (AC) |
| Notes sur le fonctionnement | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Informations sur la commande : | Lock nut is included in the scope of delivery |
| Fil unique, couleur | black, brown,blue, white, gray |
| section transversale du câble | 0.34 mm² |
| Degré de pollution | 3 |
| Nombre de positions | 5 |
| Tension de test, câble | 2000 V AC |
| Degré de protection | IP65/IP67/IP69/IP69K |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Type/catégorie de signal | Universal |
| Désignation standard | M12 connector |
| résistance d'isolation | > 100 MΩ |
| Épaisseur, isolation | 0.21 mm |
| Tension nominale, câble | 300 V |
| Section transversale du conducteur | 0.34 mm² |
| Type de connexion de contact | Socket |
| Matériau porteur de contact | PA 66 GF |
| matériau de surface de contact | Au |
| Isolation des fils électriques | TPE |
| Normes/spécifications | IEC 61076-2-101 |
| résistance maximale du conducteur | 57.6 Ω/km |
| résistance d'isolation du câble | ≥ 20 MΩ*km |
| Matériau pour raccord à vis | Stainless steel |
| Diamètre du fil, isolation comprise | 1.2 mm ±0.07 mm |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice | 7x 0.25 mm |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
Description du produit
Conect. plug. to be apar. front wall, Universal, 5-pole, Built-in mounting female, straight, M12-Standard, coding: A, free cable end, Front wall mounting, Pg9, Single stranded wires, cable length: 0.5
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
