SACC-M 8MR-3CON-M-SW

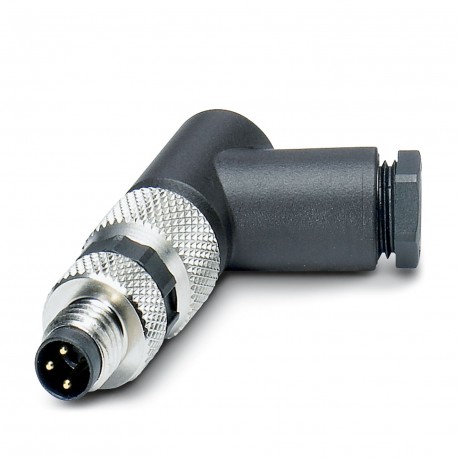

SACC-M 8MR-3CON-M-SW 1407583 PHOENIX CONTACT Connector
$0.00USD
4911 en stock
Spécifications clés
:The connector pin assignment can be rotated 180° to the cable outlet
Largeur:13 mm
Codage:A
Hauteur:32.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| The connector pin assignment can be rotated 180° to the cable outlet | |
| Largeur | 13 mm |
| Codage | A |
| Hauteur | 32.5 mm |
| Longueur | 46 mm |
| Protégé | no |
| Conception de la tête | Plug |
| Type de capteur | Universal |
| Prise de câble | angled |
| Type de produit | Circular connector (cable-side) |
| Note de l'assemblée | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| matériau d'étanchéité | NBR |
| Révision de l'article | 00 |
| Matériel de contact | CuZn |
| boîtier de diamètre | 13 mm |
| Type de filetage de tête | M8 |
| diamètre extérieur | 3.5 mm ... 5 mm |
| Méthode de connexion | Screw connection |
| Sortie du câble de tête | angled |
| Couple de serrage | 0.2 Nm (M8 knurl) |
| résistance de contact | ≤ 3 mΩ |
| Courant nominal IN | 4 A |
| Tension nominale UN | 48 V AC |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 3 |
| Tension de surtension nominale | 1.5 kV |
| Degré de protection | IP67 |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | III |
| Type/catégorie de signal | Universal |
| Désignation standard | M8 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Matériau du corps de la poignée | PBT |
| section transversale de la connexion | 0.14 mm² ... 0.5 mm² (without ferrule) |
| Matériau porteur de contact | PA |
| matériau de surface de contact | Au |
| Normes/spécifications | IEC 61076-2-104 |
| Cycles d'insertion/retrait | ≥ 100 |
| Section de connexion AWG | 26 ... 20 (without ferrule) |
| Matériau pour raccord à vis | Brass, nickel-plated |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (Plug / socket) |
| Indice d'inflammabilité selon la norme UL 94 | HB |
| Longueur de dénudage du fil individuel | 4 mm |
Description du produit
Connector, Universal, 3-pole, M8 angled male connector, A-coded, Screw connection, knurling material: Brass, nickel-plated, cable outer diameter 3.5 mm ... 5 mm
