En stock Produit phare

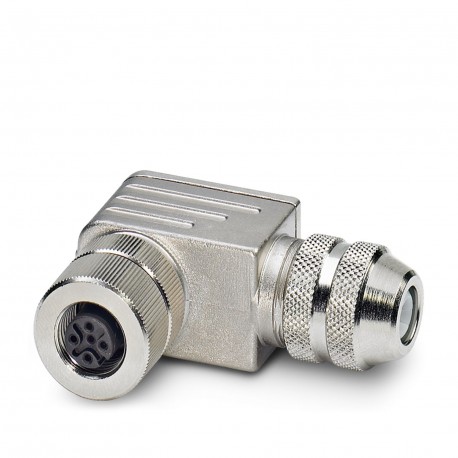

SACC-M12FR-5CON-PG 9-SH ADH
SACC-M12FR-5CON-PG 9-SH ADH 1411894 PHOENIX CONTACT Connector, 5-pos., shielded, angled M12 socket, A-coded,..
$0.00USD
3045 en stock
Spécifications clés
GTIN:4046356944625
Clé de commande:1411894
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356944625 |
| Clé de commande | 1411894 |
| (Dessins) | |
| Unité d'emballage | 1 |
| (Dimensions) | The connector pin assignment can be rotated 90° to the cable outlet |
| ETIM 4.0 (eCl@ss) | EC002635 |
| ETIM 5.0 (eCl@ss) | EC002635 |
| ETIM 6.0 (eCl@ss) | EC002061 |
| Remarque (Dimensions) | NOTE: Observe the permissible bending radii when laying conductors, since the degree of protection may be put in jeopardy if the bending forces are too high. Alleviate mechanical loads upstream of the connector, e.g. by using cable ties. |
| UNSPSC 13.2 (ETIM) | 39121413 |
| UNSPSC 18.0 (ETIM) | 39121413 |
| UNSPSC 19.0 (ETIM) | 39121413 |
| UNSPSC 20.0 (ETIM) | 39121413 |
| UNSPSC 21.0 (ETIM) | 39121413 |
| Codage (Dimensions) | A - standard |
| Couple (Dimensions) | 0.4 Nm (M12 knurl) |
| numéro de tarif douanier | 85366990 |
| Matériel de contact (Général) | CuZn |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Tension nominale (Dimensions) | 60 V DC |
| Matériau d'étanchéité (Général) | NBR |
| Affichage de l'état (Dimensions) | No |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| eCl@ss 4.0 (Classifications) | 27260700 |
| eCl@ss 4.1 (Classifications) | 27260700 |
| eCl@ss 5.0 (Classifications) | 27260700 |
| eCl@ss 5.1 (Classifications) | 27260700 |
| eCl@ss 6.0 (Classifications) | 27260700 |
| eCl@ss 7.0 (Classifications) | 27440102 |
| eCl@ss 8.0 (Classifications) | 27440102 |
| eCl@ss 9.0 (Classifications) | 27440102 |
| Dessin fonctionnel (Dessins) | |
| Méthode de connexion (Dimensions) | Screw connection |
| Couple de serrage (Dimensions) | Screw plug insert with sleeve housing as far it will go |
| Matériau du corps de la poignée (Général) | Zinc die-cast, nickel-plated |
| eCl@ss 10.0.1 (Classifications) | 27440102 |
| Degré de pollution (Dimensions) | 3 |
| Nombre de positions (Dimensions) | 5 |
| Normes/spécifications (câble) | M12 connector IEC 61076-2-101 |
| Catégorie de surtension (Dimensions) | II |
| Instructions de montage (Dimensions) | The wires can be connected both with ferrules and without ferrules |
| Matériau support de contact (Général) | PA |
| Matériau de la surface de contact (Généralités) | Au |
| Diamètre extérieur du câble (Schémas) | 6 mm ... 8 mm |
| Résistance d'isolement (Dimensions) | ≥ 100 MΩ |
| Normes/réglementations (Dimensions) | M12 connector IEC 61076-2-101 |
| Courant nominal à 40 °C (Dimensions) | 4 A |
| Normes/spécifications (Matériaux) | M12 connector IEC 61076-2-101 |
| Section transversale du conducteur (Dimensions) | 0.25 mm² ... 0.75 mm² |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Section transversale du conducteur AWG (Dimensions) | 24 ... 18 |
| Connexion conforme à la norme (câble) | CUL |
| Cycles d'insertion/retrait (Dimensions) | ≥ 50 |
| Longueur de dénudage de la gaine (Dessins) | 40 mm |
| Indice d'inflammabilité selon la norme UL 94 (câble) | HB |
| Indice d'inflammabilité selon la norme UL 94 (Général) | HB |
| Longueur de dénudage du fil individuel (Schémas) | 5 mm |
| Schéma de brochage : prise M12, 5 positions, codage A, vue latérale de la prise (Dessins) |
Description du produit
Plug-in, 5-pole, shielded connector, M12 angled female connector, with A coding, screw connection with studs, knurled material: brass, nickel-plated, Pg9 cable gland, cable outer diameter 6 mm ... 8 m
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Functional drawing
