SACC-M12FRD-4Q SH PN

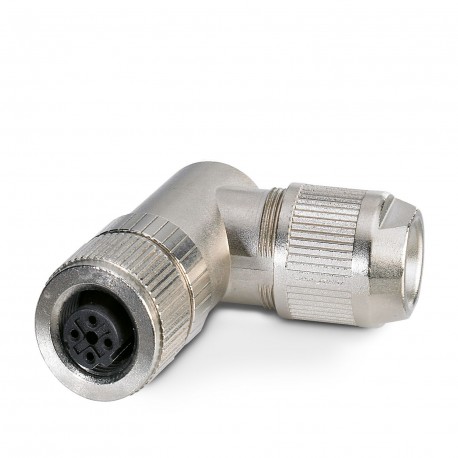

SACC-M12FRD-4Q SH PN 1554542 PHOENIX CONTACT Bus system connector
$30.19USD
379 en stock
Spécifications clés
:0.25 mm² ... 0.5 mm² (solid)
Codage:D
Général:This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling)
Protégé:yes
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.25 mm² ... 0.5 mm² (solid) | |
| Codage | D |
| Général | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| Protégé | yes |
| Application | Data |
| Conception de la tête | Socket |
| Type de capteur | PROFINET |
| Prise de câble | angled |
| Type de produit | Circular connector (cable-side) |
| Note de l'assemblée | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| matériau d'étanchéité | Neoprene |
| Matériel de contact | CuSn |
| Type de filetage de tête | M12 |
| diamètre extérieur | 4 mm ... 8 mm |
| Méthode de connexion | Insulation displacement connection |
| Sortie du câble de tête | angled |
| Couple de serrage | 0.4 Nm (M12 knurl) |
| résistance de contact | ≤ 5 mΩ |
| Courant nominal IN | 1.75 A |
| Tension nominale UN | 48 V AC |
| Degré de pollution | 3 |
| Nombre de positions | 4 |
| Degré de protection | IP67 |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Type/catégorie de signal | PROFINET CAT5 (based on IEC 11801), 100 Mbps |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Matériau du corps de la poignée | Zinc die-cast, nickel-plated |
| section transversale de la connexion | 0.25 mm² ... 0.5 mm² (flexible) |
| Matériau porteur de contact | PA 6 |
| matériau de surface de contact | Ni/Au |
| Normes/spécifications | according to IEC 61076-2-101 |
| Cycles d'insertion/retrait | ≥ 100 |
| Section de connexion AWG | 24 ... 20 (flexible) |
| Matériau pour raccord à vis | Brass, nickel-plated |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (Plug / socket) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
Description du produit
Data connectors, PROFINET CAT5 (100 MBit/s), 4-pole, shielded, M12 angled connection female, D-coded, Offset connection. Insulation, Knurling Material: Brass, Nickel Plated, Cable Outer Diameter 4mm..
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
