SACC-M12FS-5CON-PG11-M PWR
SACC-M12FS-5CON-PG11-M PWR 1404418 PHOENIX CONTACT Power connectors
$0.00USD
4748 en stock
Spécifications clés
GTIN:4046356694506
Clé de commande:1404418
(Général):NBR (Cable clamping)
page du catalogue:Page 21 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356694506 |
| Clé de commande | 1404418 |
| (Général) | NBR (Cable clamping) |
| page du catalogue | Page 21 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | 0.2 Nm (Screw terminal blocks) |
| Remarque (Conditions ambiantes) | Strip 22 mm off the cable sheath, shorten conductor for the fifth position by 10 mm. Strip 7 mm off the conductor insulation, crimp the ferrule, then shorten this to 5 mm. Length of conductors with shortened ferrule: 20 mm. Connect conductors and tighten the mounting screws with 0.2 Nm. |
| Matériel de contact (Général) | CuZn |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Matériau d'étanchéité (Général) | Viton (M12 socket) |
| Codage (Conditions ambiantes) | A - standard |
| Couple (conditions ambiantes) | 0.4 Nm (M12 knurl) |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Longueur (Données commerciales clés) | 60.4 mm |
| Matériau du corps de la poignée (Général) | PA |
| Désignation standard (Matériau) | M12 connector |
| Normes/réglementations (Matériaux) | IEC 61076-2-101 |
| Degré de protection (Dimensions) | IP67 |
| Matériau support de contact (Général) | PA |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Affichage de l'état (conditions ambiantes) | No |
| Poids par pièce (emballage exclu) | 28.640 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 25; |
| Zone de poignée de couleur (conditions ambiantes) | black |
| Méthode de connexion (conditions ambiantes) | Screw connection |
| Boîtier de diamètre (Données commerciales clés) | 20 mm |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Degré de pollution (conditions ambiantes) | 3 |
| Nombre de positions (Conditions ambiantes) | 5 |
| Catégorie de surtension (conditions ambiantes) | II |
| Instructions de montage (conditions ambiantes) | The wires can be connected both with ferrules and without ferrules |
| Résistance d'isolement (conditions ambiantes) | > 10 GΩ |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-101 |
| Courant nominal à 40 °C (conditions ambiantes) | 8 A (Contact 5: 2 A) |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C (Plug / socket) |
| Section transversale du conducteur (conditions ambiantes) | 0.75 mm² ... 1.5 mm² (without ferrule) |
| Diamètre extérieur du câble (Données commerciales clés) | 8 mm ... 10 mm |
| Section transversale du conducteur AWG (conditions ambiantes) | 18 ... 16 (without ferrule) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 100 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | V0 |
| Longueur de dénudage de la gaine (Données commerciales clés) | 20 mm |
| Longueur de dénudage du fil individuel (Données commerciales clés) | 5 mm |
Description du produit

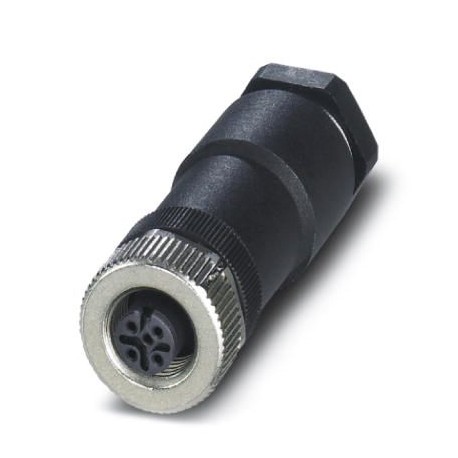

Power connector, 5-pole, Straight connection female M12, A-coded, Screw connection, knurling material: Zinc die-cast, nickel-plated, Pg11 gland, cable diameter 8 mm ... 10 mm
