SACC-M12FSB-2QO SH PB

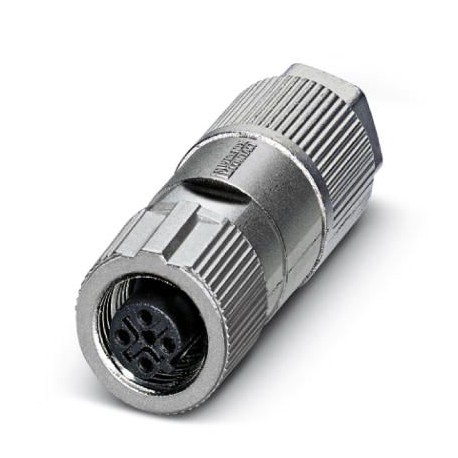

SACC-M12FSB-2QO SH PB 1413932 PHOENIX CONTACT Bus system connector
$0.00USD
3899 en stock
Spécifications clés
GTIN:4055626013145
Clé de commande:1413932
page du catalogue:Page 423 (C-2-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626013145 |
| Clé de commande | 1413932 |
| page du catalogue | Page 423 (C-2-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP67 |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | 5 Nm (Pressure nut) |
| Matériel de contact (Général) | CuSn |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Matériau d'étanchéité (Général) | NBR |
| Codage (Conditions ambiantes) | B - inverse |
| Couple (conditions ambiantes) | M12 knurl |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Longueur (Données commerciales clés) | 57 mm |
| Matériau du corps de la poignée (Général) | Zinc die-cast, nickel-plated |
| Désignation standard (Matériau) | M12 connector |
| Normes/réglementations (Généralités) | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Normes/réglementations (Matériaux) | according to IEC 61076-2-101 |
| Degré de protection (Dimensions) | IP65 |
| Matériau support de contact (Général) | PA 6.6 |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Affichage de l'état (conditions ambiantes) | No |
| Poids par pièce (emballage exclu) | 45.900 g |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (conditions ambiantes) | Insulation displacement connection |
| Boîtier de diamètre (Données commerciales clés) | 19 mm |
| Degré de pollution (conditions ambiantes) | 3 |
| Nombre de positions (Conditions ambiantes) | 2 |
| Catégorie de surtension (conditions ambiantes) | II |
| Type/catégorie de signal (Conditions ambiantes) | PROFIBUS DP, 12 Mbps |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | M12 connector according to IEC 61076-2-101 |
| Température ambiante (assemblage) (Dimensions) | -5 °C ... 50 °C |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C (Plug / socket) |
| Section transversale du conducteur (conditions ambiantes) | 0.25 mm² ... 0.75 mm² (flexible) |
| Taille de la clé, écrou union (Données commerciales clés) | 15 mm |
| Diamètre extérieur du câble (Données commerciales clés) | 5 mm ... 9.7 mm |
| Matériau isolant pour câbles (conditions ambiantes) | PVC / PE / PP / rubber |
| Section transversale du conducteur AWG (conditions ambiantes) | 24 ... 18 (flexible) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 100 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | V0 |
| Longueur de dénudage de la gaine (Données commerciales clés) | ≥ 80 mm |
| Diamètre du fil, isolation comprise (conditions ambiantes) | 1 mm ... 2 mm (maximum of 2.6 mm when connecting PROFIBUS cables) |
| Fréquence des connexions entre conducteurs de même section (conditions ambiantes) | 10 |
| Structure d'un litz individuel selon la norme VDE 0295 / diamètre de fil le plus petit (conditions ambiantes) | Class 2-6 |
Description du produit
Data connectors, PROFIBUS (12 MBit/s), 2-pole, halogen-free, shielded, M12 straight connection female, B, Offset connection. insulation, knurling material: Zinc die-casting, nickel-plated, wire outer
