En stock Produit phare
SACC-M12FSD-4Q SH PN

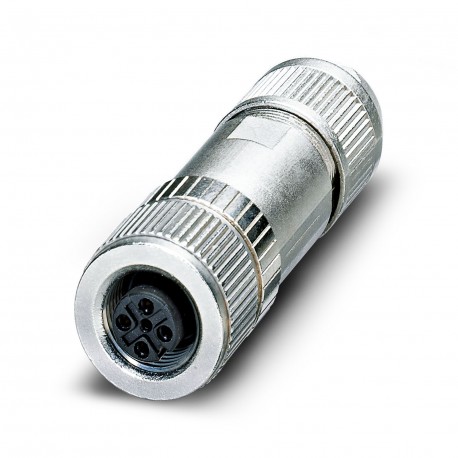

SACC-M12FSD-4Q SH PN 1554526 PHOENIX CONTACT Bus system connector
$30.03USD
373 en stock
Spécifications clés
GTIN:4046356166218
Clé de commande:1554526
page du catalogue:Page 237 (C-4-2013)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356166218 |
| Clé de commande | 1554526 |
| page du catalogue | Page 237 (C-4-2013) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | 3 Nm (Pressure nut with coupling sleeve) |
| Remarque (Conditions ambiantes) | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| Matériel de contact (Général) | CuSn |
| Matériau, moletage (Général) | Nickel-plated brass |
| Matériau d'étanchéité (Général) | Neoprene |
| Codage (Conditions ambiantes) | D - data |
| Couple (conditions ambiantes) | 0.4 Nm (M12 knurl) |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau du corps de la poignée (Général) | Zinc die-cast, nickel-plated |
| Désignation standard (Matériau) | M12 connector |
| Normes/réglementations (Matériaux) | according to IEC 61076-2-101 |
| Degré de protection (Dimensions) | IP67 |
| Matériau support de contact (Général) | PA6 |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Tension nominale (conditions ambiantes) | 60 V DC |
| Affichage de l'état (conditions ambiantes) | No |
| Poids par pièce (emballage exclu) | 51.800 g |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (conditions ambiantes) | Insulation displacement connection |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Degré de pollution (conditions ambiantes) | 3 |
| Nombre de positions (Conditions ambiantes) | 4 |
| Catégorie de surtension (conditions ambiantes) | II |
| Type/catégorie de signal (Conditions ambiantes) | PROFINET CAT5 (on the basis of IEC 11801), 100 Mbps |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | M12 connector according to IEC 61076-2-101 |
| Courant nominal à 40 °C (conditions ambiantes) | 1.75 A |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Diamètre extérieur du câble (Données commerciales clés) | 4 mm ... 8 mm |
| Section transversale du conducteur AWG (conditions ambiantes) | 23 ... 22 |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 100 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | V0 |
| Longueur de dénudage de la gaine (Données commerciales clés) | 35 mm |
| Diamètre du fil, isolation comprise (conditions ambiantes) | ≤ 1.6 mm |
| Fréquence des connexions entre conducteurs de même section (conditions ambiantes) | ≥ 10 |
Description du produit
Data connectors, PROFINET CAT5 (100 MBit/s), 4-pole, shielded, M12 straight connection female, D-coded, Offset connection. Insulation, Knurling Material: Brass, Nickel Plated, Cable Outer Diameter 4mm
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
