En stock Produit phare
SACC-M12FSD-4QO SH ETH

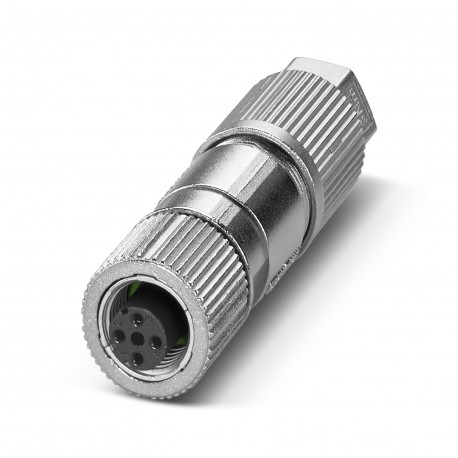

SACC-M12FSD-4QO SH ETH 1411069 PHOENIX CONTACT Connector
$0.00USD
4175 en stock
Spécifications clés
:0.14 mm² ... 0.34 mm² (solid)
Codage:D
Longueur:57 mm
Protégé:yes
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.14 mm² ... 0.34 mm² (solid) | |
| Codage | D |
| Longueur | 57 mm |
| Protégé | yes |
| Application | Data |
| Conception de la tête | Socket |
| Type de capteur | Ethernet |
| Prise de câble | straight |
| Type de produit | Circular connector (cable-side) |
| Note de l'assemblée | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| matériau d'étanchéité | NBR |
| Révision de l'article | 04 |
| Matériel de contact | CuSn |
| boîtier de diamètre | 19 mm |
| Type de filetage de tête | M12 |
| diamètre extérieur | 5 mm ... 9.7 mm |
| Méthode de connexion | Insulation displacement connection |
| Sortie du câble de tête | straight |
| Couple de serrage | 5 Nm (Pressure nut) |
| Courant nominal IN | 4 A |
| Tension nominale UN | 48 V AC |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 4 |
| Tension de surtension nominale | 0.8 kV |
| Degré de protection | IP65 |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Type/catégorie de signal | Ethernet CAT5 (based on IEC 11801), 100 Mbps |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Matériau du corps de la poignée | Zinc die-cast, nickel-plated |
| Normes/réglementations | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Taille de la clé, écrou union | 15 mm |
| section transversale de la connexion | 0.14 mm² ... 0.34 mm² (flexible) |
| Matériau porteur de contact | PA 6.6 |
| matériau de surface de contact | Ni/Au |
| Normes/spécifications | according to IEC 61076-2-101 |
| matériau isolant pour fils | PVC / PE / PP / rubber |
| Cycles d'insertion/retrait | ≥ 100 |
| Section de connexion AWG | 26 ... 22 (flexible) |
| Matériau pour raccord à vis | Zinc die-cast, nickel-plated |
| Température ambiante (assemblage) | -5 °C ... 50 °C |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (Plug / socket) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Couleur du contact (désignation du signal) Contact (facultatif) | 1 = WHOG |
Description du produit
Data connectors, CAT5 Ethernet (100 MBit/s), 4-pole, halogen-free, shielded, Straight connection female M12, D, Sliding connection. insulation, knurling material: Zinc die-casting, nickel-plated, wire
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
