SACC-M12MRB-3PL SH PB

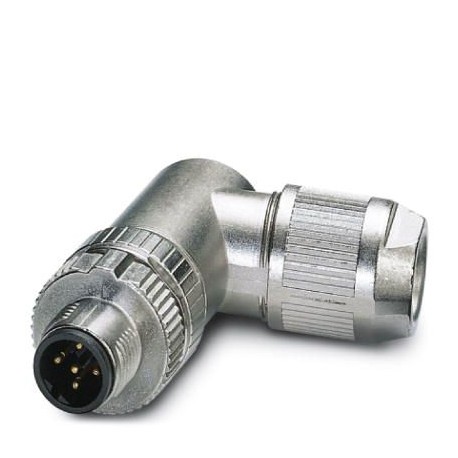

SACC-M12MRB-3PL SH PB 1424697 PHOENIX CONTACT Bus system connector
$0.00USD
3862 en stock
Spécifications clés
GTIN:4055626376240
Clé de commande:1424697
(Général):PA 6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626376240 |
| Clé de commande | 1424697 |
| (Général) | PA 6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Unité d'emballage | 1 pc |
| (Dimensions) | IP67 |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | The wires can be connected both with ferrules and without ferrules |
| Matériel de contact (Général) | CuSn |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Matériau d'étanchéité (Général) | NBR |
| Codage (Conditions ambiantes) | B - inverse |
| Couple (conditions ambiantes) | 0.4 Nm (M12 knurl) |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Longueur (Données commerciales clés) | 50 mm |
| Matériau du corps de la poignée (Général) | Zinc die-cast, nickel-plated |
| Désignation standard (Matériau) | M12 connector |
| Normes/réglementations (Généralités) | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, R25, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Normes/réglementations (Matériaux) | IEC 61076-2-101 |
| Degré de protection (Dimensions) | IP65 |
| Matériau support de contact (Général) | PA 6.6 |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Tension nominale (conditions ambiantes) | 60 V DC |
| Affichage de l'état (conditions ambiantes) | No |
| Poids par pièce (emballage exclu) | 22.220 g |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (conditions ambiantes) | Push-in connection |
| Boîtier de diamètre (Données commerciales clés) | 19 mm |
| Degré de pollution (conditions ambiantes) | 3 |
| Nombre de positions (Conditions ambiantes) | 3 |
| Catégorie de surtension (conditions ambiantes) | II |
| Type/catégorie de signal (Conditions ambiantes) | PROFIBUS DP, 12 Mbps |
| Instructions de montage (conditions ambiantes) | The connector pin assignment can be rotated 45° to the cable outlet |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-101 |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A |
| Spécifications supplémentaires relatives aux matériaux (Généralités) | TPE-U (Clamping cage, weight: 1.1 g) |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C (Plug / socket) |
| Section transversale du conducteur (conditions ambiantes) | 0.14 mm² ... 0.75 mm² (without ferrule) |
| Diamètre extérieur du câble (Données commerciales clés) | 4 mm ... 8 mm |
| Section transversale du conducteur AWG (conditions ambiantes) | 26 ... 18 (without ferrule) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 100 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | V0 |
| Longueur de dénudage de la gaine (Données commerciales clés) | 31 mm |
| Longueur de dénudage du fil individuel (Données commerciales clés) | 8 mm |
Description du produit
Data connectors, PROFIBUS DP (12 MBit/s), 3-pole, shielded, Angled male connector M12, B, Spring connection push lock, knurling material: Zinc die-cast, nickel-plated, cable outer diameter 4 mm ... 8
