En stock Produit phare
SACC-M12MRX-8CT-CL SH

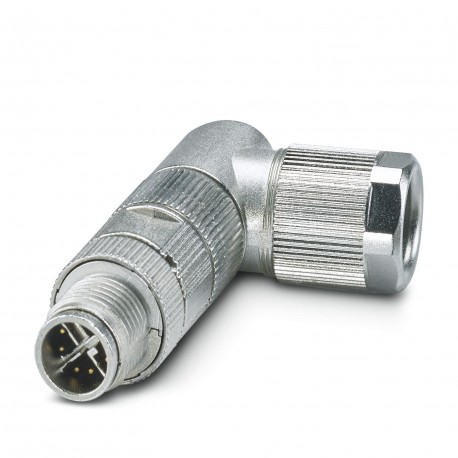

SACC-M12MRX-8CT-CL SH 1422845 PHOENIX CONTACT Connector
$0.00USD
3875 en stock
Spécifications clés
:The pin assignment can be rotated in a 30° pitch to the cable outlet
Codage:X
Longueur:52 mm
Général:This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| The pin assignment can be rotated in a 30° pitch to the cable outlet | |
| Codage | X |
| Longueur | 52 mm |
| Général | This product corresponds to the PROFINET Cabling and Interconnection Technology Guideline for PROFINET regulations, version 2.00, order no: 2.252, Chapter 8.2 Connectors for Outside Environment (Balanced cabling) |
| Protégé | yes |
| Application | Data |
| Conception de la tête | Plug |
| Type de capteur | Ethernet |
| Prise de câble | angled |
| Type de produit | Circular connector (cable-side) |
| Note de l'assemblée | NOTE:Observe the permissible bending radii when routing cables, since the degree of protection may be at risk if the bending forces are too high. Reduce mechanical loads upstream of the connector, e.g., by using cable ties. |
| matériau d'étanchéité | FKM |
| Révision de l'article | 05 |
| boîtier de diamètre | 16 mm |
| Type de filetage de tête | M12 |
| diamètre extérieur | 6.5 mm ... 10 mm |
| Méthode de connexion | Crimp connection |
| Sortie du câble de tête | angled |
| Couple de serrage | 0.4 Nm (M12 knurl) |
| Courant nominal IN | 0.5 A |
| Tension nominale UN | 48 V AC |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 8 |
| Tension de surtension nominale | 0.8 kV |
| Degré de protection | IP65 |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Type/catégorie de signal | Ethernet CAT6A(IEC 11801), 10 Gbps |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 Ω |
| Matériau du corps de la poignée | Zinc die-cast, nickel-plated |
| Normes/réglementations | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Taille de la clé, écrou union | 15 mm |
| section transversale de la connexion | 0.14 mm² ... 0.34 mm² (flexible) |
| Matériau porteur de contact | PA 6.6 |
| Normes/spécifications | IEC 61076-2-109 |
| Taille de la clé, contre-écrou | 14 mm |
| Cycles d'insertion/retrait | ≥ 100 |
| Section de connexion AWG | 26 ... 22 (flexible) |
| Matériau pour raccord à vis | Zinc die-cast, tin-plated |
| Température ambiante (assemblage) | -5 °C ... 50 °C |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (Plug / socket) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Longueur de dénudage du fil individuel | 4 mm +0,5 mm |
| Couleur du contact (désignation du signal) Contact (facultatif) | 1 = WHOG (D1+) |
Description du produit
Data connectors, Ethernet CAT6A (10 GBit/s), PROFINET CAT6A (10 GBit/s), 8-pole, shielded, M12 angled plug, X-coded, crimped connection, knurling material: Zinc die-cast, tin-plated, cable outer diame
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
