En stock Produit phare
SACC-M12MS-5PL SH

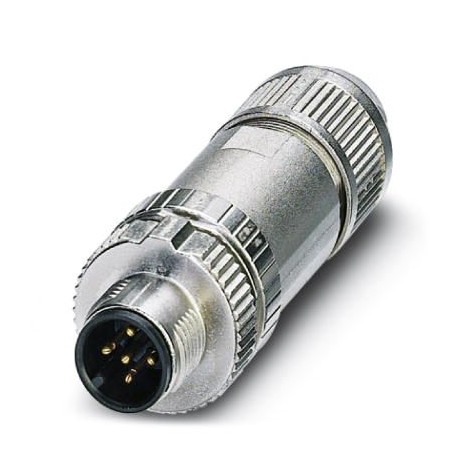

SACC-M12MS-5PL SH 1424658 PHOENIX CONTACT Connector, 5-position, shielded, Plug straight M12, A-coded, Push-..
$0.00USD
3693 en stock
Spécifications clés
(Général):PA 6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3)
ETIM 5.0 (eCl@ss):EC002635
ETIM 6.0 (eCl@ss):EC002635
ETIM 7.0 (eCl@ss):EC002635
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| (Général) | PA 6: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| ETIM 5.0 (eCl@ss) | EC002635 |
| ETIM 6.0 (eCl@ss) | EC002635 |
| ETIM 7.0 (eCl@ss) | EC002635 |
| (Conditions ambiantes) | 3 Nm (Pressure nut with coupling sleeve) |
| (Données commerciales clés) | IP67 |
| GTIN (Vos avantages) | 4055626375854 |
| Matériel de contact (Général) | CuSn |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Clé de commande (Vos avantages) | 1424658 |
| Matériau d'étanchéité (Général) | NBR |
| Codage (Conditions ambiantes) | A - standard |
| Couple (conditions ambiantes) | 0.4 Nm (M12 knurl) |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Page du catalogue (Vos avantages) | Page 18 (C-2-2017) |
| Unité d'emballage (Vos avantages) | 1 pc |
| Matériau du corps de la poignée (Général) | Zinc die-cast, nickel-plated |
| Désignation standard (Matériau) | Shock, vibration |
| Normes/réglementations (Généralités) | PA 6.6: Fire protection in rail vehicles - requirement sets R22, R23, R24, R25, and R26 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Normes/réglementations (Matériaux) | EN 50155:2001 |
| Matériau support de contact (Général) | PA 6.6 |
| Matériau de la surface de contact (Généralités) | Ni/Au |
| Tension nominale (conditions ambiantes) | 48 V AC |
| Pays d'origine (Vos avantages) | DE (Germany) |
| Affichage de l'état (conditions ambiantes) | No |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (conditions ambiantes) | Push-in connection |
| Numéro de tarif douanier (Vos avantages) | 85366990 |
| Degré de pollution (conditions ambiantes) | 3 |
| Nombre de positions (Conditions ambiantes) | 5 |
| Catégorie de surtension (conditions ambiantes) | II |
| Instructions de montage (conditions ambiantes) | The wires can be connected both with ferrules and without ferrules |
| Degré de protection (Données commerciales clés) | IP65 |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-101 |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A (2 A when using 0.14 mm² conductors) |
| Spécifications supplémentaires relatives aux matériaux (Généralités) | TPE-U (Clamping cage, weight: 1.1 g) |
| Section transversale du conducteur (conditions ambiantes) | 0.14 mm² ... 0.75 mm² (without ferrule) |
| eCl@ss 5.1 (Conformité environnementale des produits) | 27143423 |
| eCl@ss 6.0 (Conformité environnementale des produits) | 27279200 |
| eCl@ss 7.0 (Conformité environnementale des produits) | 27440104 |
| eCl@ss 8.0 (Conformité environnementale des produits) | 27440104 |
| eCl@ss 9.0 (Conformité environnementale des produits) | 27440102 |
| Section transversale du conducteur AWG (conditions ambiantes) | 26 ... 18 (without ferrule) |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 100 |
| Indice d'inflammabilité selon la norme UL 94 (Matériau) | V0 |
| Température ambiante (fonctionnement) (Données commerciales clés) | -40 °C ... 85 °C (Plug / socket) |
| Poids par pièce (hors emballage) (Vos avantages) | 37.300 g |
Description du produit
Connector, Universal, 5-pole, shielded, M12 straight male connector, A, Push lock spring connection, knurling material: Zinc die-cast, nickel-plated, cable outer diameter 4 mm ... 8 mm
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Connector, 5-position, shielded, Plug straight M12, A-coded, Push-in connection, knurl material: Zinc die-cast, nickel-plated, external cable diameter 4 mm ... 8 mm
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
