En stock Produit phare
SACCBP-FS-5CON-M16/2,0-PUR SCO
SACCBP-FS-5CON-M16/2,0-PUR SCO 1419331 PHOENIX CONTACT Flush-type connector
$0.00USD
4282 en stock
Spécifications clés
GTIN:4046356533317
Clé de commande:1419331
(Matériel):-25 °C ... 85 °C (cable, flexible installation)
page du catalogue:Page 46 (C-2-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356533317 |
| Clé de commande | 1419331 |
| (Matériel) | -25 °C ... 85 °C (cable, flexible installation) |
| page du catalogue | Page 46 (C-2-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | -40 °C ... 85 °C (without mechanical actuation) |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85444290 |
| Blindage (matériau) | Braided copper wires |
| Type de câble (matériau) | PUR halogen-free black |
| Couleurs des fils (Matériau) | Brown, white, blue, black, gray |
| Cable weight (Material) | 48 kg/km |
| Torsion globale (Matériau) | 5 wires around filler to the core |
| Remarque (Conditions ambiantes) | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Ligne de signal AWG (Matériau) | 22 |
| Matériel de contact (Général) | CuZn |
| Matériau, moletage (Général) | Zinc die-cast, nickel-plated |
| Matériau d'étanchéité (Général) | FKM |
| Codage (Conditions ambiantes) | A - standard |
| Material, filler (Material) | PE |
| Couple (conditions ambiantes) | 3 Nm ... 4 Nm (Installation-side) |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Désignation standard (câble) | M12 connector |
| Cable abbreviation (Material) | Li9Y-V1-C-V1-11Y |
| Matériau conducteur (Matériau) | Bare Cu litz wires |
| Normes/réglementations (câble) | IEC 61076-2-101 |
| Tension d'essai, câble (matériau) | 2000 V AC |
| Résistance du conducteur (matériau) | ≤ 57.6 mΩ/m |
| Résistance d'isolement (matériau) | ≥ 20 MΩ*km |
| Épaisseur, isolation (matériau) | 0.21 mm |
| Degré de protection (Dimensions) | IP67 |
| Gaine extérieure, couleur (Matériau) | black-gray RAL 7021 |
| Tension nominale, câble (matériau) | 300 V |
| Gaine extérieure, matériau (Matériau) | PUR |
| Section transversale du conducteur (matériau) | 0.34 mm² |
| Matériau support de contact (Général) | PA 6.6 |
| Matériau de la surface de contact (Généralités) | Au |
| Diamètre extérieur du câble (Matériau) | 5.90 mm |
| Type de montage (conditions ambiantes) | Rear mounting M16 x 1.5 With flat nut |
| Revêtement de protection optique (Matériau) | 85 % |
| Tension nominale (conditions ambiantes) | 60 V |
| Normes/spécifications (Matériaux) | M12 connector IEC 61076-2-101 |
| Affichage de l'état (conditions ambiantes) | No |
| Poids par pièce (emballage exclu) | 108.800 g |
| Longueur du câble (Données commerciales clés) | 2 m |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (conditions ambiantes) | Individual wires |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Degré de pollution (conditions ambiantes) | 3 |
| Nombre de positions (Conditions ambiantes) | 5 |
| Tension de surtension nominale (conditions ambiantes) | 1.5 kV |
| Catégorie de surtension (conditions ambiantes) | II |
| Température ambiante (fonctionnement) (Matériau) | -40 °C ... 85 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice (Matériau) | 7x 0.25 mm |
| Résistance d'isolement (conditions ambiantes) | ≥ 100 MΩ |
| Normes/réglementations (Conditions ambiantes) | M12 connector IEC 61076-2-101 |
| Courant nominal à 40 °C (conditions ambiantes) | 4 A |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 85 °C (Plug / socket) |
| Diamètre du noyau, isolation comprise (Matériau) | 1.2 mm ±0.07 mm |
| Indice d'inflammabilité selon la norme UL 94 (câble) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Général) | V0 |
| Cycles d'insertion/retrait (conditions ambiantes) | > 100 |
Description du produit

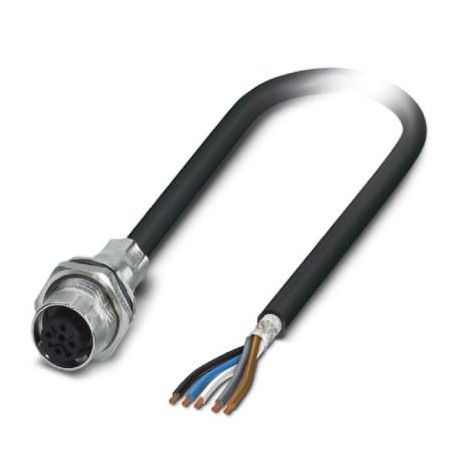

Built-in mount female, shielded, 5-pole, M12, A-coded, M16 threaded screw backwall mount, with 2 m cable, 5 x 0.34 mm²
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
