SACCBP-FSD-4CON-PG9/16,5-937SCO

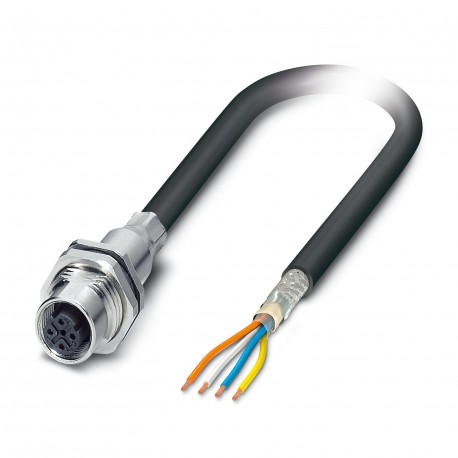

SACCBP-FSD-4CON-PG9/16,5-937SCO 1408912 PHOENIX CONTACT Network cable
$0.00USD
3596 en stock
Spécifications clés
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Codage:D
Général:The cable is 100% electrically tested for continuity.
Protégé:yes
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Codage | D |
| Général | The cable is 100% electrically tested for continuity. |
| Protégé | yes |
| Protection | Plastic-coated aluminum foil, tinned copper braided shield |
| Système de bus | PROFINET |
| Type de câble | PROFINET RADOX® railway application CAT5 |
| Consignes de sécurité | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Type de capteur | PROFINET |
| longueur du câble | 16.5 |
| Poids du câble | 70 kg/km |
| Sans halogène | in accordance with EN 50267-2-1 |
| Vitesse du signal | 75 c |
| Toxicité des fumées | BS 6853 B.1 |
| Type de montage | Rear mounting |
| Tourbillon général | Star quad |
| Affichage de l'état | no |
| Impédance d'onde | 100 Ω ±5 Ω (f = 100 MHz) |
| ligne de signal AWG | 22 |
| structure de câbles | 1x4xAWG22/7, SF/TQ |
| résistance du câble | ≤ 54.4 Ω/km |
| résistance à la flamme | EN 60332-1-2 |
| Autres résistances | Resistance to fuels (according to IRM 903, 168 h at 70 °C) |
| Méthode de connexion | Bus line |
| Résistance à l'huile | according to IRM 902, 72 h at 100 °C |
| Matériau conducteur | silver-plated Cu litz wires |
| corrosivité des fumées | EN 50267-2-2 |
| Courant nominal IN | 4 A |
| Tension nominale UN | 250 V |
| Atténuation du blindage | 40.00 dB (30 MHz ≤ f ≤ 100 MHz) |
| Fil unique, couleur | white-blue, orange-yellow |
| résistance de couplage | 200.00 mΩ/m (f ≤ 30 MHz) |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 4 |
| Tension de surtension nominale | 2.5 kV AC |
| Tension de test, câble | 2000 V AC (50 Hz, 5 minutes) |
| milieu de transmission | Copper |
| capacité de travail | ≤ 65 pF (Line-line) |
| Degré de protection | IP67 (When plugged in) |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Type/catégorie de signal | PROFINET CAT5 (IEC 11801:2002) |
| Désignation standard | M12 connector |
| Concentration des fumées | BS 6853 D.8.7 |
| Gaine externe, couleur | black RAL 9005 |
| Tension nominale, câble | 300 V AC |
| Gaine extérieure, matériau | PE-X |
| Affichage de l'état présent | No |
| Section transversale du conducteur | 4x 0.34 mm² |
| diamètre extérieur du câble | 6.60 mm ±0.4 mm |
| Atténuation de retour (RL) | 25 dB (at 4 МHz) |
| Épaisseur, gaine extérieure | approx. 1.00 mm |
| Isolation des fils électriques | Foamed PE |
| Normes/spécifications | according to IEC 61076-2-101 |
| Type de câble (abréviation) | 937 |
| Diamètre du fil, isolation comprise | approx. 1.5 mm |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (Cable, flexible installation) |
| Ligne de signal à structure conductrice | 7x 0.25 mm |
| Protection contre l'incendie dans les véhicules ferroviaires | BS 6853 (Category Ia, Ib, II) |
| Atténuation de la diaphonie à distance (FEXT) | 78 dB (with 1 MHz) |
| Atténuation de la diaphonie à proximité de l'extrémité (SUIVANT) | 73 dB (with 1 MHz) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Caractéristiques de transmission (catégorie) | CAT5 (IEC 11801:2002) |
| Rayon de courbure minimal, installation fixe | 6 x D |
Description du produit
Plug-in connector mounting incorp.
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
