SACCBP-MS-8CON-M16/1,0-PUR SCO

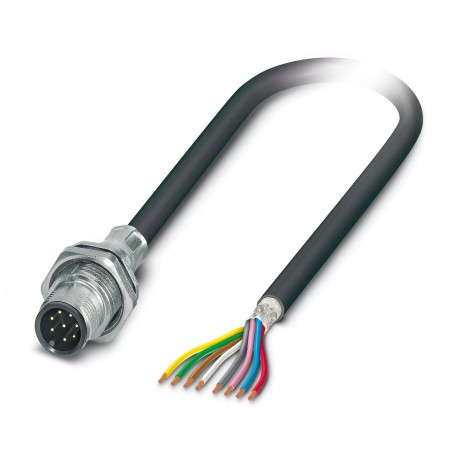

SACCBP-MS-8CON-M16/1,0-PUR SCO 1419425 PHOENIX CONTACT Flush-type connector
$0.00USD
3285 en stock
Spécifications clés
:according to IEC 60754-1
Codage:A
Protégé:yes
Type de câble:PUR halogen-free black [PUR]
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| according to IEC 60754-1 | |
| Codage | A |
| Protégé | yes |
| Type de câble | PUR halogen-free black [PUR] |
| Conception de la tête | Pin |
| Type de capteur | Universal |
| Type de fil | M12 |
| longueur du câble | 1 m |
| Poids du câble | 53 kg/km |
| Sans halogène | in accordance with DIN VDE 0472 part 815 |
| Type de produit | Circular connectors (device side) |
| Tension d'essai | ≥ 3000 V AC (Spark test) |
| Style UL AWM | 20549 / 10493 (80°C/300 V) |
| Note de l'assemblée | With flat nut |
| Type de montage | Rear mounting M16 x 1.5 With flat nut |
| Tourbillon général | 8 wires around filler to the core |
| matériau d'étanchéité | FKM |
| ligne de signal AWG | 24 |
| Révision de l'article | 11 |
| Matériel de contact | CuZn |
| résistance à la flamme | in acc. with UL FT-2 |
| Type de filetage de tête | M12 |
| Autres résistances | hydrolysis and microbe resistant |
| Méthode de connexion | Cable connection |
| Sortie du câble de tête | straight |
| Type de verrouillage de la tête | SPEEDCON |
| Résistance à l'huile | in accordance with IEC 60811-404 |
| Couple de serrage | 3 Nm ... 4 Nm (Installation-side) |
| Matériau conducteur | Bare Cu litz wires |
| résistance de contact | ≤ 3 mΩ |
| Courant nominal IN | 2 A |
| Tension nominale UN | 30 V |
| Notes sur le fonctionnement | The electrical and mechanical data specified assume that the connector pair is correctly locked and mounted. If the connector is unlocked and if there is a danger of contamination, the connector must be sealed using a protective cap > IP54. Influences arising from litz wires, cables or PCB assembly must also be taken into consideration. |
| Informations sur la commande : | Lock nut is included in the scope of delivery |
| Fil unique, couleur | brown, white, green, yellow, gray, pink, blue, red |
| propriétés spéciales | Flexible cable conduit capable |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre maximal de cycles de flexion | 2000000 |
| Nombre de positions | 8 |
| Tension de surtension nominale | 0.8 kV |
| Degré de protection | IP67 (When plugged in) |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | II |
| Désignation standard | M12 connector |
| résistance d'isolation | ≥ 100 MΩ |
| Épaisseur, isolation | approx. 0.20 mm |
| Gaine externe, couleur | black-gray RAL 7021 |
| Tension nominale, câble | ≤ 300 V AC |
| Gaine extérieure, matériau | PUR |
| Section transversale du conducteur | 8x 0.25 mm² (Signal line) |
| Type de connexion de contact | Pin |
| diamètre extérieur du câble | 5.90 mm ±0.2 mm |
| écran optique recouvrant | 85 % |
| Épaisseur, gaine extérieure | approx. 0.50 mm |
| Matériau porteur de contact | PA 6.6 |
| matériau de surface de contact | Au |
| Isolation des fils électriques | PP |
| Normes/spécifications | IEC 61076-2-101 |
| Tension de test Noyau/Blindage | ≥ 2000.00 V AC (for 60 s) |
| résistance maximale du conducteur | 78 Ω/km |
| Cycles d'insertion/retrait | > 100 |
| Matériau pour raccord à vis | Zinc die-cast, nickel-plated |
| Diamètre du fil, isolation comprise | 1.17 mm ±0.02 mm |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (cable, fixed installation) |
| Ligne de signal à structure conductrice | 32x 0.10 mm |
| capacité de charge dynamique (flexion) | Max. bending cycles: 2000000, Bending radius: 10 x D, Traversing path: 10 m, Traversing rate: 3 m/s, Acceleration: 10 m/s² |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Rayon de courbure minimal, installation fixe | 30 mm |
| Rayon de courbure minimal, installation flexible | 10 x D |
| Rayon de courbure minimal, installation mobile | 59 mm |
Description du produit
Conect. plug. to be apar. poster wall., Universal, 8-pole, halogen-free PUR, grayish black RAL 7021, shielded, Male connector, straight, M12-SPEEDCON, coding: A, at free cable end, Rear mounting, M16
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
