SAMPLE SPT-THR 1,5/ 8-V-3,5

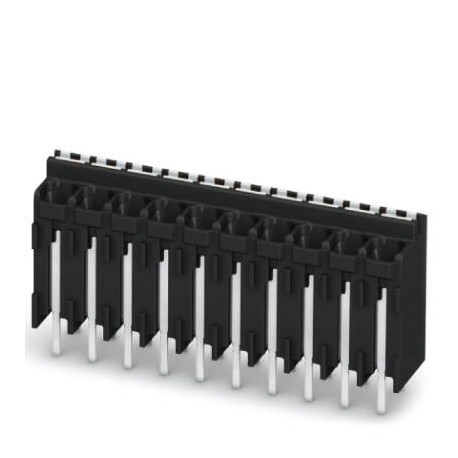

SAMPLE SPT-THR 1,5/ 8-V-3,5 1843045 PHOENIX CONTACT Sample set
$0.00USD
4614 en stock
Spécifications clés
GTIN:4046356951296
Note:Made to Order (non-returnable)
Clé de commande:1843045
Unité d'emballage:5 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356951296 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1843045 |
| Unité d'emballage | 5 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85369010 |
| (Conditions ambiantes) | Test passed |
| quantité minimale de commande | 5 pc |
| Chaleur sèche (test de vibration) | 168 h/100°C |
| Chaleur humide (test de vibration) | 48 h/30 °C/92 % |
| Argumentaire (Données commerciales clés) | 3.5 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Résultat du test (test de vibration) | Test passed |
| Courant nominal (test d'arrachement) | 13.5 A |
| Pas (Données sur les matériaux - boîtier) | 3.5 mm |
| Évaluation actuelle (Propriétés de l'article) | 13.5 A |
| Disposition des broches (Données commerciales clés) | Linear double pinning |
| Résultat du test (conditions ambiantes) | Test passed |
| Type de montage (Données commerciales clés) | THR soldering |
| Spécifications de test (Test de vibration) | IEC 60998-1:2002-12 |
| (Méthode de terminaison et de connexion) | 1.5 mm² / flexible / > 40 N |
| Test de connexion (conditions ambiantes) | IEC 60998-2-2:2002-12 |
| Poids par pièce (emballage exclu) | 4.500 g |
| Dimension a (Données sur les matériaux - boîtier) | 24.5 mm |
| Espacement des broches (Données du matériau - boîtier) | 5.5 mm |
| Largeur [ w ] (Données sur le matériau - boîtier) | 28.5 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 15.6 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 7.7 mm |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Méthode de connexion (Données commerciales clés) | Push-in spring connection |
| Gamme d'articles (Données commerciales clés) | SPT 1,5/..-V-THR |
| Dimensions des broches (Données du matériau - boîtier) | 0.7 x 0.3 mm |
| Espacement des broches (Dimensions du produit) | 5.5 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 2 mm |
| Longueur de dénudage (paramètres électriques) | 8 mm |
| Nombre de postes (Données commerciales clés) | 8 |
| Diamètre du trou (Dimensions du produit) | 1.1 mm |
| Nombre de potentiels (Données commerciales clés) | 8 |
| Nombre de connexions (Données commerciales clés) | 8 |
| Tension de surtension nominale (III/2) (Test de déconnexion) | 2.5 kV |
| Groupe de matériaux isolants (Essais électriques) | IIIa |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | LCP |
| Tension de surtension nominale (II/2) (Tests électriques) | 2.5 kV |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 2.5 kV |
| Caractéristiques de surface (Capacité de connexion) | hot-dip tin-plated |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 5 |
| Tension de surtension nominale (III/2) (Tests électriques) | 2.5 kV |
| Tension de surtension nominale (III/3) (Tests électriques) | 2.5 kV |
| Brève description de l'article (Données commerciales clés) | PCB terminal block |
| Chaleur sèche (Dégagements d'air et distances de fuite) | 168 h/100°C |
| Tension d'isolement nominale (III/2) (Test d'arrachement) | 160 V |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60998-2-2:2002-12 |
| Chaleur humide (Dégagements d'air et distances de fuite) | 48 h/30 °C/92 % |
| Tension d'isolement nominale (II/2) (Essais électriques) | 320 V |
| Tension d'isolement nominale (III/2) (Propriétés de l'article) | 160 V |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | IIIa |
| Tension d'isolement nominale (III/2) (Essais électriques) | 160 V |
| Tension d'isolement nominale (III/3) (Essais électriques) | 160 V |
| Résultat du test (Dégagements d'air et distances de fuite) | Test passed |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 175 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 13.6 mm |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C (Depending on the current carrying capacity/derating curve) |
| Section transversale du conducteur flexible (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Spécifications d'essai (Dégagements d'air et distances de fuite) | IEC 60998-1:2002-12 |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 24 ... 16 |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60998-2-2:2002-12 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Raccordement conforme à la norme (Résistance au vieillissement, à l'humidité et à la pénétration des particules solides) | EN-VDE |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.2 mm² / solid / > 10 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.2 mm² ... 0.75 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Résistance au vieillissement, à l'humidité et à la pénétration de particules solides) | V0 |
| Résistance au vieillissement, à l'humidité, à la pénétration de corps solides et aux infiltrations d'eau nuisibles (distances d'isolement et de fuite à l'air) | Test passed IEC 60998-1:2002-12 168 h/100°C 48 h/30 °C/92 % |
Description du produit
Terminal block for printed circuit board, nominal current: 13.5 A, dimensioning voltage (III/2): 160 V, nominal section: 1.5 mm², Number of potentials: 8, Number of rows: 1, Number of poles per row: 8
