En stock Produit phare
SCK-M-I-8S-20A

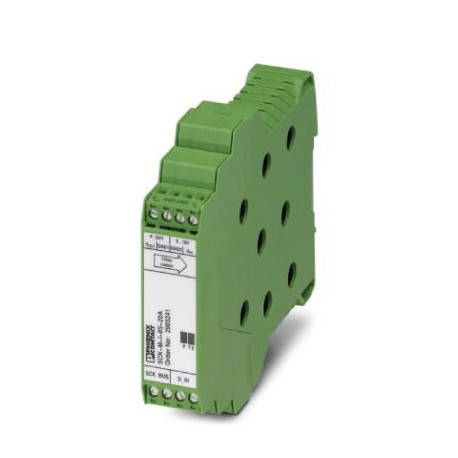

SCK-M-I-8S-20A 2903241 PHOENIX CONTACT PV string monitoring module
$0.00USD
4577 en stock
Spécifications clés
GTIN:4046356729703
Clé de commande:2903241
page du catalogue:Page 259 (C-5-2017)
Profondeur (Remarque):128.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356729703 |
| Clé de commande | 2903241 |
| page du catalogue | Page 259 (C-5-2017) |
| Profondeur (Remarque) | 128.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 22.5 mm |
| Hauteur (Remarque) | 102 mm |
| Pays d'origine | DE (Germany) |
| UL, États-Unis (Général) | 1741 Recognized |
| (Commutation de la sortie) | 50 mA (maximum) |
| numéro de tarif douanier | 90303330 |
| Conformité (Générale) | CE-compliant |
| Émission de bruit (Général) | EN 61000-6-4 |
| Nom de la sortie (Données d'entrée) | No switching output |
| Couple (Données de connexion) | 0.5 Nm ... 0.6 Nm |
| UL, États-Unis/Canada (Général) | 508 Listed |
| UL, États-Unis (Données de connexion) | 1741 Recognized |
| Entrée (Conditions ambiantes) | Current measuring input |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Données de connexion) | CE-compliant |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Normes/réglementations (Généralités) | EN 61010-1 |
| Méthode de connexion (Alimentation électrique) | Screw connection |
| Émission de bruit (Données de connexion) | EN 61000-6-4 |
| Immunité au bruit (Données de connexion) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| UL, États-Unis/Canada (Données de connexion) | 508 Listed |
| Poids par pièce (emballage exclu) | 300.000 g |
| Degré de pollution (Données de connexion) | 2 |
| Nombre d'entrées (Conditions ambiantes) | 8 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (conditions ambiantes) | Through connection, 9.5 mm diameter |
| Capacité de surcharge (conditions ambiantes) | 5 x IN |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Compatibilité électromagnétique (Général) | Conformance with EMC directive 2004/108/EC and for low-voltage directive 2006/95/EC |
| Normes/réglementations (Données de connexion) | EN 61010-1 |
| Plage de courant d'entrée (conditions ambiantes) | 0 A DC ... 20 A (UL: 0 A DC...25 A DC) |
| Tension d'alimentation nominale (sortie à découpage) | Via SCK-C-MODBUS |
| Connection in acc. with standard (General) | UL |
| Consommation de courant propre (sortie à commutation) | 43 mA (typical) |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 70 °C |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Section du conducteur AWG max. (Alimentation électrique) | 12 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive 2004/108/EC and for low-voltage directive 2006/95/EC |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
Description du produit
SCK measuring module for monitoring photovoltaic systems, 8 current measurements up to 20 A, 1 digital input, interface to the SCK communication module, interface to the voltage measuring module
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
