SF2C-H28-P

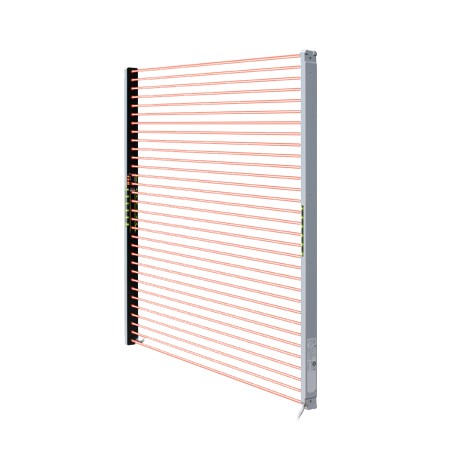

SF2C-H28-P PANASONIC Ultra-slim Safety Light Curtain Typ2 (PLc SIL1), Hand Protection, protective height 560..
$0.00USD
4738 en stock
Spécifications clés
Article:Specifications
PFHD:3.92 × 10-9(Note) Probability of dangerous failure per hour.
Câble:0.16 mm25-core heat-resistant PVC cable, 3 m 9.842 ft long
MTTFD:100 years or more(Note) Mean time to dangerous failure.
Informations sur le fournisseur
PANASONIC
Produits : 4316
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Article | Specifications |
| PFHD | 3.92 × 10-9(Note) Probability of dangerous failure per hour. |
| Câble | 0.16 mm25-core heat-resistant PVC cable, 3 m 9.842 ft long |
| MTTFD | 100 years or more(Note) Mean time to dangerous failure. |
| Détails | Hand protection type Min. sensing object ø25 mmø0.984 in(20 mm0.787 inbeam pitch) |
| Produit | Ultra-slim Light Curtain [Type 2 PLc SIL1] |
| Matériel | Enclosure: Polycarbonate alloySensing surface: Polycarbonate alloyMS-SFC-1 (Standard mounting bracket): Stainless steel (SUS) |
| Pas de poutre | 20 mm0.787 in |
| Accessoires | MS-SFC-1 (Standard mounting bracket): 1 setSF4C-TR25 (Test rod): 1 No. |
| Numéro de pièce | SF2C-H28-P |
| Nom du produit | Ultra-slim Light Curtain [Type2 PLc SIL1] SF2C |
| Tension d'alimentation | 24 V DC plus or minus 20 % Ripple P-P 10 % or less |
| temps de réponse | OFF response: 20 ms or lessON response: 80 to 100 ms |
| Numéro de produit | SF2C-H28-P |
| rallonge de câble | Extension up to total 50m is possible for 0.3mm2or more, cable |
| Plage de fonctionnement | 0.1 to 3 m0.328 to 9.843 ft |
| Humidité ambiante | 30 to 85 % RH, Storage: 30 to 85 % RH |
| Élément émetteur | Infrared LED (Peak emission wavelength: 850 nm0.034 mil) |
| Degré de pollution | 3 |
| résistance aux chocs | 300 m / s2acceleration (30 G approx.) in X, Y and Z directions three times each |
| hauteur de protection | 560 mm22.047 in |
| Altitude opérationnelle | 2, 000 m6561.680 ftor less(Note) Do not use or store in an environment pressurized to atmospheric pressure or higher at an altitude of 0 m. |
| Éclairage ambiant | Incandescent light: 5,000 ℓx or less at the light-receiving face |
| Température ambiante | -10 to +55 ℃+14 to +131 ℉(No dew condensation or icing allowed), Storage: - 25 to +60 ℃- 13 to +140 ℉ |
| Sortie de verrouillage (SSD) | - Maximum sink current: 60mA- Applied voltage: same as supply voltage (between the lockout output and +V)- Residual voltage: 2.5V or less (source current 60mA, when using 10m length cable)- Leakage current: 200micro A or less (power supply OFF condition)- Maximum load capacity: 2.2micro F (No load to maximum output current)- Load wiring resistance: 3Ω or less |
| Objet de détection min. | ø25 mmø0.984 inopaque object |
| Fonction de test d'entrée | Incorporated |
| Sortie de contrôle (OSSD) | - Maximum source current: 200mA- Applied voltage: same as supply voltage (between the control output and +V)- Residual voltage: 2.5V or less (source current 200mA, when using 10m length cable)- Leakage current: 200micro A or less (power supply OFF condition)- Maximum load capacity: 2.2micro F (No load to maximum output current)- Load wiring resistance: 3Ω or less |
| Nombre de canaux de faisceau | 28 |
| résistance aux vibrations | 10 to 55 Hz frequency, 0.75 mm0.030 indouble amplitude in X, Y and Z directions for two hours each |
| résistance d'isolation | 20 MΩ , or more, with 500 V DC megger between all supply terminals connected together and enclosure |
| angle d'ouverture effectif | plus or minus 5℃ or less [for an operating range exceeding 3 m 9.843 ft (conforming to IEC 61496-2 / ANSI/UL 61496-2) ] |
| Normes applicables : Japon | JIS B 9704-1 / 2 (Type 2), JIS B 9705-1 (Category 2), JIS C 0508 (SIL 1) |
| Conformité à la directive de marquage CE | Machinery Directive, EMC Directive, RoHS Directive |
| Normes applicables : Europe (UE) | EN 61496-1 (Type 2), EN ISO 13849-1 (Category 2, PLc), EN 61508-1 to 7 (SIL 1), EN 55011, EN 50178, EN 61000-6-2(Note) Regarding EU Machinery Directive, a Notified Body, TUV SUD, has certified with the type examination certificate. |
| Fonction de prévention des interférences | Incorporated |
| Normes applicables : Amérique du Nord | ANSI / UL 61496-1 / 2 (Type 2), ANSI / UL 508, CAN / CSA 61496-1 / 2 (Type 2), CAN / CSA C22.2 No.14, ANSI / RIA 15.06(Note) With regard to the standards in US / Canada, TUV SUD, has certified for cTUVus Mark. |
| Sortie de verrouillage (SSD) : Mode de fonctionnement | ON during normal operation, OFF during lockout(Note) If the emitter enters a lockout state, and light from the emitter enters the receiver, lockout information will be transmitted and lockout output (SSD) will turn OFF. |
| Sortie de contrôle (OSSD) : Mode de fonctionnement | ON when all beam channels are received, OFF when one or more beam channels are interrupted (OFF also in case of any malfunction in the safety light curtain or the synchronization signal) |
| Fonction indicateur multifonctionnelle de grande taille | Incorporated |
| Sortie de verrouillage (SSD) : Circuit de protection | Incorporated |
| Sortie de commande (OSSD) : Circuit de protection | Incorporated |
| Poids net (total de l'émetteur et du récepteur) | 580 g approx. |
| Normes applicables : Norme internationale | IEC 61496-1 / 2 (Type 2), ISO 13849-1 (Category 2, PLc), IEC 61508-1 to 7 (SIL 1) |
| Résistance environnementale : Degré de protection | IP65, IP67 (IEC) |
| Consommation de courant : Un grand voyant multifonction s'allume | Emitter: 45 mA or lessReceiver: 45 mA or less |
| Consommation de courant : Voyants multifonctions éteints | Emitter: 35 mA or lessReceiver: 35 mA or less |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
