SFP 1-5/120AC

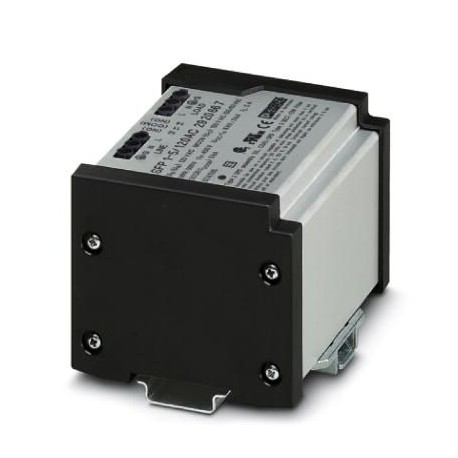

SFP 1-5/120AC 2920667 PHOENIX CONTACT EMC filter surge protection device
$0.00USD
3186 en stock
Spécifications clés
GTIN:4046356158558
Clé de commande:2920667
(Général):1 kA AC (IT)
page du catalogue:Page 185 (C-4-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356158558 |
| Clé de commande | 2920667 |
| (Général) | 1 kA AC (IT) |
| page du catalogue | Page 185 (C-4-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | N-G |
| numéro de tarif douanier | 85363010 |
| (Conditions ambiantes) | silver |
| (Circuit de protection) | 1 A DC (48 V DC) |
| Capacité (LN) (Général) | 1 µF ±10 % |
| Capacité (L-PE) (Général) | 2.2 nF ±20 % (Y2-250 V) |
| Type (Ambient conditions) | DIN rail module, one-piece |
| Capacité (L-PEN) (Général) | 2.2 nF ±20 % (Y2-250 V) |
| Couleur (conditions ambiantes) | black |
| Temps de réponse tA (Général) | ≤ 25 ns |
| Type SPD (Données de connexion) | 2CA |
| Profondeur (Données commerciales clés) | 79 mm |
| Largeur (Données commerciales clés) | 112 mm |
| Type EN (Conditions ambiantes) | T3 |
| Taille (Données commerciales clés) | 86.6 mm |
| Tension nominale UN (Général) | 120 V AC (TN) |
| (Indicateur/signalisation à distance) | 4.5 lbf-in. ... 5.5 lbf-in. |
| Combinaison d'ondes UOC (Général) | 6 kV (3 kA) |
| Fréquence nominale fN (Général) | 50 Hz (60 Hz) |
| IPE de courant résiduel (Général) | ≤ 0.6 mA |
| Courant de charge nominal IL (Général) | 5 A (70°C) |
| Degré de protection (Dimensions) | IP20 |
| Filetage (circuit de protection) | M2 |
| Comportement TOV à UT(LN) (Général) | 175 V AC (5 s / withstand mode) |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Comportement TOV à UT(L-PE) (Général) | 208 V AC (5 s / withstand mode) |
| Comportement TOV à UT(N-PE) (Général) | 1200 V AC (200 ms / safe failure mode) |
| Fréquence nominale (Données de connexion) | 50/60 Hz |
| Atténuation d'entrée aE, sym. (Général) | 20 dB (≥ 100 kHz / 50 Ω) |
| Fusible de secours maximal requis (Général) | 20 A (MCB B/general purpose) |
| Mode de protection (Données de connexion) | L-N |
| Nombre de ports (conditions ambiantes) | Two |
| Poids par pièce (emballage exclu) | 571.280 g |
| Matériau du boîtier (conditions ambiantes) | Aluminum |
| Atténuation d'entrée aE, asymétrique (Général) | 30 dB (≥ 1 MHz / 50 Ω) |
| Tension de test de référence UREF (Général) | 132 V AC |
| Longueur de dénudage (circuit de protection) | 7 mm |
| Niveau de protection contre les surtensions (Général) | ≤ 0.45 kV |
| Méthode de connexion (circuit de protection) | Pluggable screw connection |
| Courant de fonctionnement (circuit de protection) | 100 mA AC ... 1 A AC |
| Tension de fonctionnement (circuit de protection) | 12 V AC ... 250 V AC |
| Consommation électrique en veille du PC (Général) | ≤ 7.5 VA (at UREF) |
| Couple de serrage (circuit de protection) | 0.25 Nm |
| Tension continue maximale UC (Général) | 150 V AC |
| Mode de protection (conditions ambiantes) | L-N |
| Fonction de commutation (circuit de protection) | PDT contact |
| Degré de pollution (conditions ambiantes) | 2 |
| Résistance de décharge (spécifications UL) | 820 kΩ |
| Nombre de positions (Conditions ambiantes) | 2 |
| Filetage (Indicateur/signalisation à distance) | M3 |
| Système de distribution d'énergie (Données de raccordement) | Single phase |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 70 °C |
| Courant nominal de court-circuit ISCCR (Général) | 5 kA AC (TN/TT) |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Longueur de dénudage (indicateur/signalisation à distance) | 8 mm |
| Méthode de connexion (indicateur/signalisation à distance) | Screw terminal blocks |
| Courant de décharge nominal In (Données de connexion) | 3 kA |
| Couple de serrage (Indicateur/signalisation à distance) | 0.5 Nm ... 0.6 Nm |
| Section du conducteur AWG (circuit de protection) | 26 ... 16 |
| Pour une utilisation spécifique au pays (conditions ambiantes) | USA, CN, BR |
| Courant de décharge nominal In(8/20) µs (Général) | 3 kA |
| Section transversale du conducteur solide (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | Optical, remote indicator contact |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 70 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.14 mm² ... 1.5 mm² |
| Courant nominal de court-circuit (SCCR) (Données de connexion) | 5 kA |
| Indice de protection contre les surtensions VPR (LG) (Données de connexion) | 500 V |
| Calibre de protection contre les surtensions VPR (LN) (Données de connexion) | 500 V |
| Calibre de protection contre les surtensions VPR (NG) (Données de connexion) | 500 V |
| Section transversale du conducteur AWG (signalisation à distance/indicateur) | 14 ... 10 |
| Section transversale du conducteur pleine (indicateur/signalisation à distance) | 2.5 mm² ... 6 mm² |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Section transversale du conducteur flexible (indicateur/signalisation à distance) | 2.5 mm² ... 4 mm² |
| Tension de fonctionnement continue maximale MCOV (LG) (Données de connexion) | 150 V AC |
| Tension de fonctionnement continue maximale MCOV (LN) (Données de connexion) | 150 V AC |
| Tension de fonctionnement continue maximale MCOV (NG) (Données de connexion) | 150 V AC |
Description du produit
Device protection, according to type 3/class III, with mains parasitic filter against high-frequency edging voltages, for single-phase power supply networks with separate N and PE (3-conductor system:
