SM090-4VI

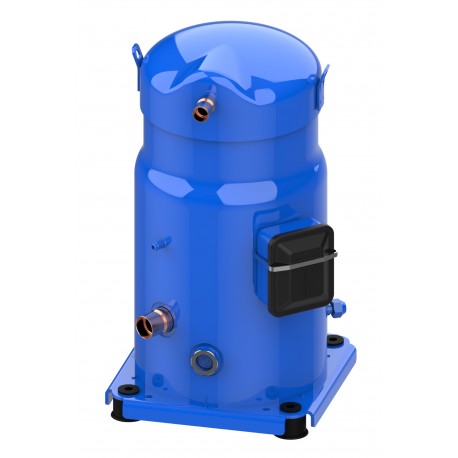

SM090-4VI DANFOSS REFRIGERATION COMP VERSION VE
$0.00USD
4285 en stock
Spécifications clés
EAN ():5702428839488
LRA ():98 A
MCC ():18.5 A
RLA ():13.2 A
Informations sur le fournisseur
DANFOSS REFRIGERATION
Produits : 8639
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| EAN () | 5702428839488 |
| LRA () | 98 A |
| MCC () | 18.5 A |
| RLA () | 13.2 A |
| Taper () | SM090 |
| Phase () | 3 |
| Couleur () | Blue |
| Famille () | SM |
| Volume () | 0.23 Cubic.mtr |
| Approbation () | CEULUKCA |
| Type d'huile () | Mineral |
| Économiseur () | No |
| Poids net () | 65 Kg |
| Technologie () | Scroll |
| Description () | SM090-4 |
| Pétrole expédié () | Initial oil charge |
| Poids brut () | 70.53 Kg |
| Numéro de modèle () | SM090S4VC |
| Fluides frigorigènes () | R22 |
| Diamètre [mm] () | 254 mm |
| Port de jauge HP () | None |
| Port de jauge LP () | Schrader |
| Référence pétrolière () | 160P |
| Groupe de produits () | Hermetic compressors |
| Utilisation du segment () | Air conditioning |
| Numéro de tirage () | 8552036b |
| Fréquence [Hz] () | 50/60 |
| Montage sur verre () | Threaded |
| Charge d'huile [L] () | 3.25 L |
| Format d'emballage () | Single pack |
| Viscosité [cP] () | 32 cP |
| Technique de marque () | Scroll compressor |
| Type de connexion () | Brazed |
| Côté bas TS Max () | 63 °C |
| Côté bas TS Min () | -35 °C |
| Volume latéral faible () | 13 L |
| Contrôle de capacité () | Fixed speed |
| Puissance d'usine [barre] () | 33 bar |
| Disque vinyle d'usine [barre] () | 25 bar |
| Norme de montage () | ODF |
| Haut côté TS Max () | 150 °C |
| Côté haut TS Min () | -35 °C |
| Volume latéral élevé () | 1.1 L |
| Protection du moteur () | Internal overload protector |
| Égalisation de l'huile () | 3/8'' flare SAE |
| Quantité par emballage () | 1 |
| Numéro de dossier SCIP () | 2e9b0776-281a-4205-bf1f-dbeea526b31d |
| Montage expédié () | Mounting kit with grommets, bolts, nuts, sleeves and washers |
| Couple GP LP [Nm] () | 15 N-m |
| Couple de serrage du verre [Nm] () | 50 N-m |
| Connexions d'alimentation () | Screw 4.8 mm |
| Couple de serrage à la terre [Nm] () | 2 N-m |
| Couple de puissance [Nm] () | 3 N-m |
| Hauteur totale [mm] () | 508 mm |
| Code de configuration () | Single |
| Conformité à la directive RoHS de l'UE () | Yes with exemptions |
| Volume balayé [cm3] () | 120.5 cm³ |
| classe de protection IP () | IP54 (with cable gland) |
| Test HP [bar] [Max] () | 32 bar |
| Test LP [barre] [Max] () | 25 bar |
| Couple de serrage [Nm] () | 21 N-m |
| Largeur de l'emballage [mm] () | 370 mm |
| Instructions d'expédition () | Installation instructions |
| Test de différence [barre] [Max] () | 24 bar |
| Hauteur de l'emballage [mm] () | 596 mm |
| Longueur de l'emballage [mm] () | 470 mm |
| Poids de l'emballage [Kg] () | 69 kg |
| Nom du produit Description () | Scroll compressor SM |
| Alimentation du compresseur [V] () | 380-415/3/50 460/3/60 |
| Matériau de raccordement d'aspiration () | - |
| Pression maximale (PS) - côté basse pression () | 25 bar |
| Couple d'égalisation d'huile [Nm] () | 48 N-m |
| Taille du raccord d'aspiration [en pouces] () | 1 1/8 in |
| Pression maximale (PS) - côté haute () | 30.2 bar |
| Charge de réfrigérant [kg] [Max] () | 8.5 kg |
| Taille du raccord de refoulement [en pouces] () | 3/4 in |
| Alimentation réseau [V/Ph/Hz] () | 380-415/3/50 460/3/60 |
| Vitesse de rotation à 50 Hz [tr/min] () | 2900 rpm |
| Vitesse de rotation à 60 Hz [tr/min] () | 3500 rpm |
| Hauteur du raccord d'aspiration [mm] () | 142 mm |
| Courant de fonctionnement maximal [MOC] () | 17 A |
| Nombre de démarrages par heure [Max] () | 12 |
| substances de la liste des substances candidates à REACH () | Lead (CAS no. 7439-92-1) |
| Hauteur du raccordement de refoulement [mm] () | 465 mm |
| Diamètre du tuyau de raccordement d'aspiration [en pouces] () | 1 1/8 in |
| Diamètre du tuyau de raccordement d'évacuation [en pouces] () | 3/4 in |
| Dans le cadre de la directive DEEE et contenant des piles () | No |
| Valeur basse de la plage de tension à 50 Hz [V] () | 342 V |
| Valeur basse de la plage de tension à 60 Hz [V] () | 414 V |
| Valeur élevée de la plage de tension à 50 Hz [V] () | 440 V |
| Valeur élevée de la plage de tension à 60 Hz [V] () | 506 V |
| Valeur faible de la tension nominale à 50 Hz [V] () | 380 V |
| Valeur faible de la tension nominale à 60 Hz [V] () | 460 V |
| Valeur élevée de la tension nominale à 50 Hz [V] () | 400 V |
| Valeur élevée de la tension nominale à 60 Hz [V] () | 460 V |
| Résistance d'enroulement pour compresseurs triphasés à enroulements identiques [Ohm] () | 1.48 Ohm |
Description du produit
Scroll compressor, SM090S4VC
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Refrigerants: R22, Segment usage: Air conditioning, Compressor power supply [V]: 380-415/3/50 460/3/60, Packing format: Single pack
