En stock Produit phare
SMKDS 2,5/12-5,08 BKBDMC1-12

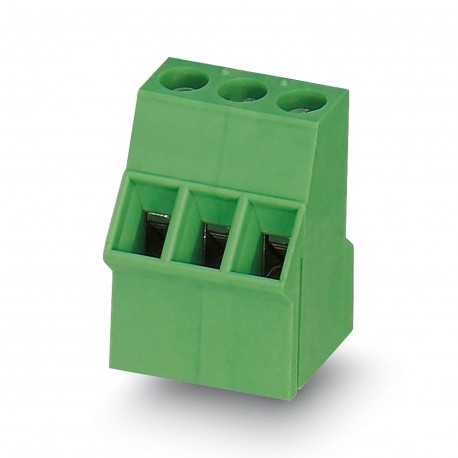

SMKDS 2,5/12-5,08 BKBDMC1-12 1797606 PHOENIX CONTACT Terminal for printed circuit board, nominal current: 20..
$0.00USD
4436 en stock
Spécifications clés
:0.14 mm² / flexible / > 10 N
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Taper:PC terminal block can be aligned
Pas:5.08 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.14 mm² / flexible / > 10 N | |
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Taper | PC terminal block can be aligned |
| Pas | 5.08 mm |
| Résultat | Test passed |
| Couleur () | () |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Largeur [w] | 60.96 mm |
| Hauteur [h] | 22.9 mm |
| Longueur [l] | 14.25 mm |
| disposition des broches | Linear pinning |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Gamme de produits | COMBICON Terminals M |
| Type de produit | Printed circuit board terminal |
| Diamètre du trou | 1.4 mm |
| Type de montage | Wave soldering |
| Spécification | IEC 60999-1:1999-11 |
| Nombre de lignes | 1 |
| Dimensions des broches | 1 x 0.9 mm |
| Famille de produits | SMKDS 2,5 |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 06 |
| Matériel de contact | Cu alloy |
| Hauteur installée | 19.4 mm |
| longueur de dénudage | 11 mm |
| Durée d'exposition | 5 s |
| Méthode de connexion | Screw connection with tension sleeve |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 20 A |
| Tension nominale UN | 400 V |
| Dessin coté | |
| Matériau isolant | PA |
| Note sur l'application | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| Nombre de positions | 12 |
| Nombre de potentiels | 12 |
| Tension nominale (II/2) | 630 V |
| Tête de vis à entraînement par forme | Slotted (L) |
| Section nominale | 2.5 mm² |
| Nombre de connexions | 12 |
| Tension nominale (III/2) | 400 V |
| Tension nominale (III/3) | 250 V |
| Longueur de la broche à souder [P] | 3.5 mm |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | hot-dip tin-plated |
| Groupe de matériaux isolants | I |
| Broches à souder par potentiel | 1 |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 4 kV |
| Section transversale du conducteur AWG | 26 ... 14 |
| Tension de surtension nominale (III/2) | 4 kV |
| Tension de surtension nominale (III/3) | 4 kV |
| Section transversale du conducteur rigide | 0.14 mm² ... 2.5 mm² |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Tension d'isolation nominale (II/2) | 630 V |
| Section transversale du conducteur flexible | 0.14 mm² ... 2.5 mm² |
| Tension d'isolation nominale (III/2) | 400 V |
| Tension d'isolation nominale (III/3) | 250 V |
| distance de fuite minimale (II/2) | 3.2 mm |
| Exigence d'essai d'élévation de température | The sum of ambient temperature and temperature rise of the PCB terminal block shall not exceed the upper limiting temperature. |
| ligne de fuite minimale (III/2) | 3 mm |
| ligne de fuite minimale (III/3) | 3.2 mm |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 600 |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| Point de terminaison de surface métallique (couche supérieure) | Tin (5 - 7 µm Sn) |
| 2 conducteurs de même section, solides | 0.14 mm² ... 0.75 mm² |
| Zone de soudure de la surface métallique (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Point de terminaison de surface métallique (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
| Résistance d'isolement, positions voisines | > 5 MΩ |
| 2 conducteurs de même section, flexibles | 0.14 mm² ... 0.75 mm² |
| valeur de dégagement minimale - champ non homogène (II/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 3 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 3 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
| Section transversale du conducteur, flexible, avec embout, avec gaine plastique | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique | 0.25 mm² ... 2.5 mm² |
| Section transversale du conducteur/type de conducteur/consigne de force de traction/valeur réelle | 0.14 mm² / solid / > 10 N |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 0.75 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 1.5 mm² |
Description du produit
Printed circuit board terminal, nominal current: 20 A, rated voltage (III/2): 400 V, nominal cross section: 2.5 mm2, number of potentials: 12, number of rows: 1, number of positions per row: 12, produ
