En stock Produit phare
SMKDSP 1,5/ 3-5,08 BD:51-9

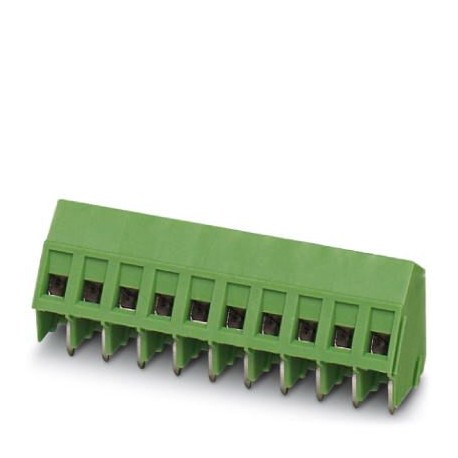

SMKDSP 1,5/ 3-5,08 BD:51-9 1002964 PHOENIX CONTACT PCB terminal block, nominal current: 17.5 A, rated voltag..
$0.00USD
3315 en stock
Spécifications clés
GTIN:4055626467740
Clé de commande:1002964
Unité d'emballage:1
ETIM 5.0 (eCl@ss):EC002643
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626467740 |
| Clé de commande | 1002964 |
| Unité d'emballage | 1 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| numéro de tarif douanier | 85369010 |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Argumentaire (Données commerciales clés) | 5.08 mm |
| Note (Informations sur l'emballage) | For safe conductor connection, always adhere to a defined tightening torque. Particularly in the case of PCB terminal blocks with two or three positions, the individual solder pin for each contact point cannot compensate for this. That is why the terminal blocks must be supported during conductor connection (held with one hand, support on the housing). |
| eCl@ss 5.1 (Classifications) | 27261100 |
| eCl@ss 6.0 (Classifications) | 27261100 |
| eCl@ss 7.0 (Classifications) | 27440401 |
| eCl@ss 8.0 (Classifications) | 27440401 |
| eCl@ss 9.0 (Classifications) | 27440401 |
| Tension nominale (Propriétés de l'élément) | 400 V |
| Couple (paramètres électriques) | 0.5 Nm ... 0.6 Nm |
| Pas (Données sur les matériaux - boîtier) | 5.08 mm |
| Disposition des broches (Données commerciales clés) | Linear pinning |
| enfichable (Paramètres électriques) | no |
| Type de montage (Données commerciales clés) | Wave soldering |
| Type de note (Informations sur l'emballage) | Note on application |
| Dimension a (Données sur les matériaux - boîtier) | 10.16 mm |
| Largeur [ w ] (Données sur le matériau - boîtier) | 15.24 mm |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 18.8 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 13.4 mm |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Méthode de connexion (Données commerciales clés) | Screw connection with tension sleeve |
| Gamme d'articles (Données commerciales clés) | SMKDSP 1,5 |
| (Dégagements d'air et distances de fuite) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Dimensions des broches (Données du matériau - boîtier) | 0.9 x 0.9 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 3.5 mm |
| Longueur de dénudage (paramètres électriques) | 7 mm |
| Méthode de connexion (paramètres électriques) | Screw connection with tension sleeve |
| Nombre de postes (Données commerciales clés) | 3 |
| Diamètre du trou (Dimensions du produit) | 1.3 mm |
| Nombre de potentiels (Données commerciales clés) | 3 |
| Tête de vis à entraînement par forme (Données commerciales clés) | Slotted (L) |
| Nombre de connexions (Données commerciales clés) | 3 |
| Courant nominal (Informations générales sur le produit) | 17.5 A |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (II/2) (Tests électriques) | 4 kV |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 50 |
| Tension de surtension nominale (III/2) (Tests électriques) | 4 kV |
| Tension de surtension nominale (III/3) (Tests électriques) | 4 kV |
| Brève description de l'article (Données commerciales clés) | PCB terminal block |
| Conformité RoHS Chine (Dégagements d'air et distances de fuite) | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Distances de dégagement et de fuite) | |
| Tension d'isolement nominale (II/2) (Essais électriques) | 630 V |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| Tension d'isolement nominale (III/2) (Essais électriques) | 400 V |
| Tension d'isolement nominale (III/3) (Essais électriques) | 250 V |
| Tension nominale (III/2) (Informations générales sur le produit) | 400 V |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Section transversale du conducteur (Informations générales sur le produit) | 1.5 mm² |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.14 mm² ... 2.5 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 15.3 mm |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Section transversale du conducteur flexible (paramètres électriques) | 0.14 mm² ... 1.5 mm² |
| Tension de surtension nominale (III/2) (Informations générales sur le produit) | 4 kV |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 26 ... 14 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Zone de soudure de la surface métallique (couche intermédiaire) (Capacité de connexion) | Nickel (2 - 3 µm Ni) |
| Point de connexion en surface métallique (couche intermédiaire) (Capacité de connexion) | Nickel (2 - 3 µm Ni) |
| 2 conducteurs de même section, massifs (paramètres électriques) | 0.14 mm² ... 1 mm² |
| 2 conducteurs de même section, flexibles (paramètres électriques) | 0.14 mm² ... 0.75 mm² |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.25 mm² ... 1.5 mm² |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 1.5 mm² |
| 2 conducteurs de même section, multibrins, embouts sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 0.5 mm² |
| 2 conducteurs de même section, multibrins, avec cosses doubles gainées de plastique (Paramètres électriques) | 0.5 mm² ... 1 mm² |
Description du produit
Printed circuit board terminal block, rated current: 17.5 A, rated voltage (III/2): 400 V, rated cross-section: 1.5 mm², number of potentials: 3, number of rows: 1, number of poles per row: 3, article
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
