| Paramètre | Valeur |
|---|---|
| 0.2 mm² / flexible / > 10 N | |
| Étape | 3.5 mm |
| Résultat | Approved Test |
| Processus | Reflow/Wave Soldering |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Niveau ESD | (D) Electrostatically conductive |
| Largeur [w] | 14.5 mm |
| fréquence | 10 - 150 - 10 Hz |
| Hauteur [h] | 10.3 mm |
| Longueur [l] | 13.6 mm |
| Conception d'épingles | Linear Pin Arrangement |
| Observation | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Longueur du pelage | 8 mm |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Gamme de produits | COMBICON Terminals S |

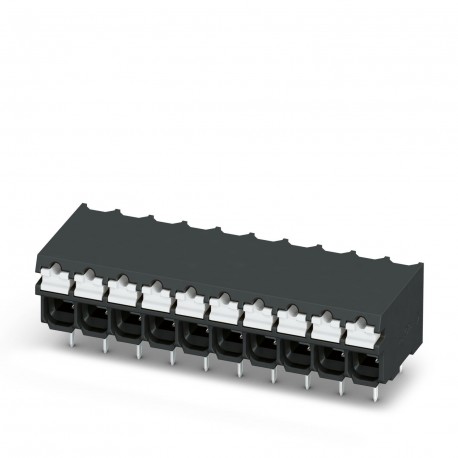

| Type de produit | Printed Circuit Board Terminal |
| Diamètre du trou | 1.1 mm |
| Analyse d'article | 02 |
| Largeur de la ceinture [W] | 32 mm |
| Nombre de lignes | 1 |
| Hauteur totale | 7.7 mm |
| Famille de produits | SPT 1.5/.. -H-THR |
| Couleur (Logement) | Black (9005) |
| Type de connexion | Push-in spring connection |
| Section nominale | 1.5 mm² |
| Nombre de poteaux | 4 |
| Instructions du test | X, Y, and Z axes |
| Matériel de contact | Cu Alloy |
| Schéma dimensionnel | |
| Temps de performance | 5 s |
| Type de montage | THR welding/wave welding |
| Diamètre de la bobine [A] | 330 mm |
| Dimensions du temple | 0.7 x 0.3 mm |
| Type d'emballage | 32 mm wide strap |
| Courant nominal IN | 17.5 A |
| Tension nominale UN | 160 V |
| Type d'emballage extérieur | Transparent Bag |
| Spécifications de test | DIN EN 60998-2-2 (VDE 0613-2-2):2005-03 |
| Matériau isolant | LCP |
| Longueur de la goupille de soudure [P] | 2.6 mm |
| Nombre de potentiels | 4 |
| Espacement entre les tiges | 7 mm |
| Section du conducteur AWG | 24 ... 16 |
| Couleur (élément moteur) | White (9010) |
| Nombre de connexions | 4 |
| Tension nominale (II/2) | 320 V |
| Tension de dimensionnement (III/3) | 160 V |
| Durée du test par axe | 2.5 h |
| Section de conducteur rigide | 0.2 mm² ... 1.5 mm² |
| Caractéristiques de surface | Malleable cast iron tinning |
| Exigences relatives aux essais de chauffage | The sum of the ambient temperature and the heating of the PCB connection terminal cannot exceed the upper limit temperature. |
| Niveau de sensibilité à l'humidité | MSL 1 |
| Instructions d'installation | The item is not suitable for PCB cleaning with liquids. |
| Groupe de matériaux isolants | IIIa |
| Cycles de soudage par reflux. | 3 |
| CTI selon la norme IEC 60112 | 175 |
| section de conducteur flexible | 0.2 mm² ... 1.5 mm² |
| Tension de dimensionnement (III/2) | 160 V |
| Température ambiante (Service) | -40 °C ... 105 °C (Depending on the current carrying capacity/derating curve) |
| Température de classification Tc | 260 °C |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Mesures de la bobine externe [W2] | 38.4 mm |
| Tension transitoire nominale (II/2) | 2.5 kV |
| Dimensionnement de la tension d'isolation (II/2) | 320 V |
| Tension transitoire nominale (III/2) | 2.5 kV |
| Tension transitoire nominale (III/3) | 2.5 kV |
| Dimensionnement de la tension d'isolation (III/2) | 160 V |
| Dimensionnement de la tension d'isolation (III/3) | 160 V |
| Valeur minimale de la ligne de fuite (II/2) | 3.2 mm |
| Zone de soudure de la surface métallique (couche supérieure) | Tin (4 - 8 μm Sn) |
| Valeur minimale de la ligne de fuite (III/2) | 1.6 mm |
| Valeur minimale de la ligne de fuite (III/3) | 2.5 mm |
| Nombre de broches à souder par potentiel | 2 |
| Résistance d'isolement des pôles adjacents | > 5 MΩ |
| Dimensionnement de la tension transitoire (II/2) | 2.5 kV |
| Classe d'inflammabilité selon la norme UL 94 | V0 |
| Dimensionnement de la tension transitoire (III/2) | 2.5 kV |
| Dimensionnement de la tension transitoire (III/3) | 2.5 kV |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Surface métallique du point terminal (couche supérieure) | Tin (4 - 8 μm Sn) |
| Humidité relative de l'air (stockage/transport) | 30 % ... 70 % |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 175 |
| Section conductrice flexible avec embout de protection et gaine plastique | 0.2 mm² ... 0.75 mm² |
| Section conductrice flexible avec embout de protection, sans gaine plastique | 0.2 mm² ... 1.5 mm² |
| Valeur minimale de la distance d'isolation d'air - Champ non homogène (II/2) | 1.5 mm |
| Valeur minimale de la distance d'isolation de l'air - Champ non homogène (III/2) | 1.5 mm |
| valeur minimale de la distance d'isolation d'air - champ non homogène (III/3) | 1.5 mm |
| Section du conducteur/Type de conducteur/Force de traction Valeur nominale/Valeur réelle | 0.2 mm² / rigid / > 10 N |
