SPTA 1,5/16-5,08 BD:1+-8-

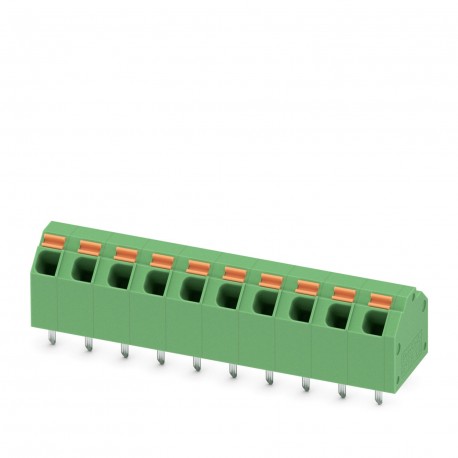

SPTA 1,5/16-5,08 BD:1+-8- 1705859 PHOENIX CONTACT Terminal block for printed circuit board, nominal current:..
$0.00USD
4852 en stock
Spécifications clés
UNSPSC 11 (ETIM):39121432
ETIM 3.0 (eCl@ss):EC001121
ETIM 4.0 (eCl@ss):EC002643
ETIM 5.0 (eCl@ss):EC002643
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| UNSPSC 11 (ETIM) | 39121432 |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002643 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| UNSPSC 13.2 (ETIM) | 39121432 |
| UNSPSC 6.01 (ETIM) | 30211801 |
| UNSPSC 12.01 (ETIM) | 39121432 |
| UNSPSC 7.0901 (ETIM) | 39121432 |
| GTIN (Vos avantages) | 4046356804004 |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Clé de commande (Vos avantages) | 1705859 |
| Tension (Tests électriques) | 250 V |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Unité d'emballage (Vos avantages) | 1 |
| Pas (Données sur les matériaux - boîtier) | 5.08 mm |
| Rated current (Key Commercial Data) | 9 A |
| Dimension a (Données sur les matériaux - boîtier) | 76.2 mm |
| Espacement des broches (Données du matériau - boîtier) | 7 mm |
| Courant nominal (Informations sur l'emballage) | 9 A |
| Largeur [ w ] (Données sur le matériau - boîtier) | 81.51 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Numéro de tarif douanier (Vos avantages) | 85369010 |
| Hauteur [ h ] (Données matérielles - logement) | 15.4 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 12 mm |
| Couleur du boîtier (Données sur les matériaux - nous contacter) | green (6021) |
| Dimensions des broches (Données du matériau - boîtier) | 0.6 x 1 mm |
| Espacement des broches (Dimensions du produit) | 7 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 3.4 mm |
| Longueur de dénudage (paramètres électriques) | 10 mm |
| Diamètre du trou (Dimensions du produit) | 1.1 mm |
| Groupe de matériaux isolants (Essais électriques) | I |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Tension de surtension nominale (II/2) (Tests électriques) | 4 kV |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| eCl@ss 4.0 (Conformité environnementale des produits) | 27141109 |
| eCl@ss 4.1 (Conformité environnementale des produits) | 27141109 |
| eCl@ss 5.0 (Conformité environnementale des produits) | 27141190 |
| eCl@ss 5.1 (Conformité environnementale des produits) | 27141190 |
| eCl@ss 6.0 (Conformité environnementale des produits) | 27261101 |
| eCl@ss 7.0 (Conformité environnementale des produits) | 27440401 |
| eCl@ss 8.0 (Conformité environnementale des produits) | 27440401 |
| eCl@ss 9.0 (Conformité environnementale des produits) | 27440401 |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 25 |
| Tension de surtension nominale (III/2) (Tests électriques) | 4 kV |
| Tension de surtension nominale (III/3) (Tests électriques) | 4 kV |
| Tension de surtension nominale (III/2) (Données commerciales clés) | 4 kV |
| Tension d'isolement nominale (II/2) (Essais électriques) | 630 V |
| Tension d'isolement nominale (III/2) (Essais électriques) | 320 V |
| Tension d'isolement nominale (III/3) (Essais électriques) | 250 V |
| Tension de surtension nominale (III/2) (Informations sur l'emballage) | 4 kV |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 12 mm |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Tension d'isolement nominale (III/2) (Données commerciales clés) | 320 V |
| Section transversale du conducteur flexible (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Tension d'isolement nominale (III/2) (Informations sur l'emballage) | 320 V |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 24 ... 16 |
| Raccordement conforme aux normes (distances d'isolement et lignes de fuite) | EN-VDE |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 1.5 mm² |
Description du produit
Terminal block for printed circuit board, nominal current: 9 A, nominal voltage (III/2): 320 V, nominal cross-section: 1.5 mm², number of potentials: 16, number of rows: 1, number of poles per row: 16
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
PCB terminal block, nominal current: 9 A, nom. voltage: 320 V, pitch: 5.08 mm, number of positions: 16, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 45 °, color: green
