En stock Produit phare

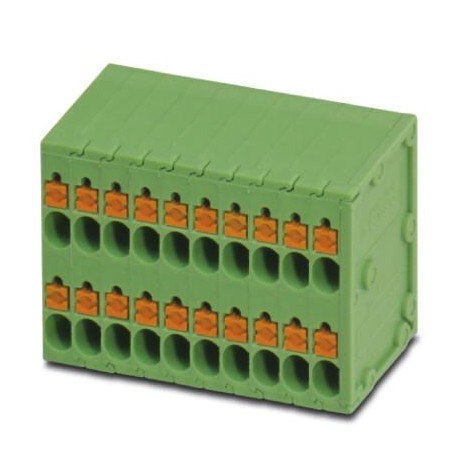

SPTD 1,5/ 3-H-3,5 GN6018 LCBK
SPTD 1,5/ 3-H-3,5 GN6018 LCBK 1003902 PHOENIX CONTACT PCB terminal block SPTD 1,5/ 3-H-3,5 GN6018 LCBK 10039..
$0.00USD
4860 en stock
Spécifications clés
GTIN:4055626472355
Clé de commande:1003902
Unité d'emballage:1
ETIM 5.0 (eCl@ss):EC002643
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626472355 |
| Clé de commande | 1003902 |
| Unité d'emballage | 1 |
| ETIM 5.0 (eCl@ss) | EC002643 |
| ETIM 6.0 (eCl@ss) | EC002643 |
| ETIM 7.0 (eCl@ss) | EC002643 |
| numéro de tarif douanier | 85369010 |
| (Conditions ambiantes) | Test passed |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Argumentaire (Données commerciales clés) | 3.5 mm |
| eCl@ss 5.1 (Classifications) | 27261100 |
| eCl@ss 6.0 (Classifications) | 27261100 |
| eCl@ss 7.0 (Classifications) | 27440401 |
| eCl@ss 8.0 (Classifications) | 27440401 |
| eCl@ss 9.0 (Classifications) | 27440401 |
| Courant nominal (test d'arrachement) | 10 A |
| Pas (Données sur les matériaux - boîtier) | 3.5 mm |
| Évaluation actuelle (Propriétés de l'article) | 10 A |
| Disposition des broches (Données commerciales clés) | Linear pinning |
| Type de montage (Données commerciales clés) | Wave soldering |
| (Méthode de terminaison et de connexion) | 1.5 mm² / flexible / > 40 N |
| Dimension a (Données sur les matériaux - boîtier) | 7 mm |
| Espacement des broches (Données du matériau - boîtier) | 9.35 mm |
| Largeur [ w ] (Données sur le matériau - boîtier) | 15.5 mm |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 24.2 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 18 mm |
| Nombre de niveaux (Données commerciales clés) | 2 |
| Méthode de connexion (Données commerciales clés) | Push-in spring connection |
| Gamme d'articles (Données commerciales clés) | SPTD 1,5 |
| Dimensions des broches (Données du matériau - boîtier) | 0.6 x 1 mm |
| Espacement des broches (Dimensions du produit) | 9.35 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 3.5 mm |
| Longueur de dénudage (paramètres électriques) | 8 mm |
| Nombre de postes (Données commerciales clés) | 3 |
| Diamètre du trou (Dimensions du produit) | 1.3 mm |
| Nombre de potentiels (Données commerciales clés) | 6 |
| Nombre de connexions (Données commerciales clés) | 6 |
| Tension de surtension nominale (III/2) (Test de déconnexion) | 2.5 kV |
| Groupe de matériaux isolants (Essais électriques) | I |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (II/2) (Tests électriques) | 2.5 kV |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 2.5 kV |
| Caractéristiques de surface (Capacité de connexion) | Tin-plated |
| Type d'emballage (Dimensions pour la conception du circuit imprimé) | packed in cardboard |
| Pièces par paquet (Dimensions pour la conception de circuits imprimés) | 100 |
| Tension de surtension nominale (III/2) (Tests électriques) | 2.5 kV |
| Tension de surtension nominale (III/3) (Tests électriques) | 2.5 kV |
| Brève description de l'article (Données commerciales clés) | PCB terminal block |
| Tension d'isolement nominale (III/2) (Test d'arrachement) | 200 V |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Tension d'isolement nominale (II/2) (Essais électriques) | 400 V |
| Tension d'isolement nominale (III/2) (Propriétés de l'article) | 200 V |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| Tension d'isolement nominale (III/2) (Essais électriques) | 200 V |
| Tension d'isolement nominale (III/3) (Essais électriques) | 160 V |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.14 mm² ... 1.5 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 24.2 mm |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Unités d'emballage par dénomination (Dimensions pour la conception de circuits imprimés) | Pcs. |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C (Depending on the current carrying capacity/derating curve) |
| Section transversale du conducteur flexible (paramètres électriques) | 0.14 mm² ... 1.5 mm² |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 26 ... 16 |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (5 - 7 µm Sn) |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Câblage monofilaire/point de terminaison, câble multibrins en PRV (paramètres électriques) | 0.14 mm² ... 1.5 mm² |
| Zone de soudure de la surface métallique (couche intermédiaire) (Capacité de connexion) | Nickel (1.5 - 4 µm Ni) |
| Point de connexion en surface métallique (couche intermédiaire) (Capacité de connexion) | Nickel (1.5 - 4 µm Ni) |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.14 mm² / solid / > 10 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.2 mm² ... 0.75 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.2 mm² ... 1.5 mm² |
Description du produit
Terminal block for printed circuit board, nominal current: 10 A, nominal voltage (III/2): 200 V, nominal cross-section: 1.5 mm², number of potentials: 6, number of rows: 2, number of poles per row: 3,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
PCB terminal block, nominal current: 10 A, nom. voltage: 200 V, pitch: 3.5 mm, number of positions: 3, connection method: Push-in spring connection, mounting: Wave soldering, conductor/PCB connection direction: 0 °, color: titanium gray
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
