En stock Produit phare
ST-REL3-KG 24/21AU
ST-REL3-KG 24/21AU 2824190 PHOENIX CONTACT Relay connectors
$0.00USD
4499 en stock
Spécifications clés
:36 V DC
Note:the following values are applicable if a gold layer is destroyed
Couleur:green (RAL 6021)
Profondeur:66.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 36 V DC | |
| Note | the following values are applicable if a gold layer is destroyed |
| Couleur | green (RAL 6021) |
| Profondeur | 66.5 mm |
| Largeur | 20.8 mm |
| Hauteur | 33 mm |
| Type de produit | Relay Module |
| Type de montage | Plug-in mounting |
| Mode de fonctionnement | 100% operating factor |
| Révision de l'article | 05 |
| Matériel de contact | AgPd60, hard gold-plated |
| Entraînement (polarité) | polarized |
| Conduite et fonction | monostable |
| circuit de protection | Bridge rectifier, varistor |
| Plage de tension d'entrée | 19.2 V AC/DC ... 26.4 V AC/DC (20 °C) |
| Heure de libération typique | 11 ms (with DC) |
| Normes/réglementations | DIN VDE 0110b, Gr. C for 250 V DC |
| temps de réponse typique | 7 ms |
| type de commutation de contact | 1 changeover contact |
| courant d'appel maximal | 0.2 A |
| Type de contacteur | Double contact |
| durée de vie mécanique | approx. 2x 107cycles |
| Tension d'entrée nominale UN | 24 V AC/DC |
| Tension de commutation maximale | 30 V AC |
| Affichage de la tension de fonctionnement | yes |
| Limitation du courant continu | 0.5 A |
| Courant d'entrée typique à l'UN | 21 mA |
| Date de la dernière gestion des données | 02.05.2024 |
| Tension d'essai (enroulement/contact) | 2.5 kV AC (50 Hz, 1 min., winding/contact) |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Pouvoir de coupure (charge ohmique) max. | 5 W (at 24 V DC) |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Dissipation de puissance maximale en condition nominale | 0.5 W |
Description du produit

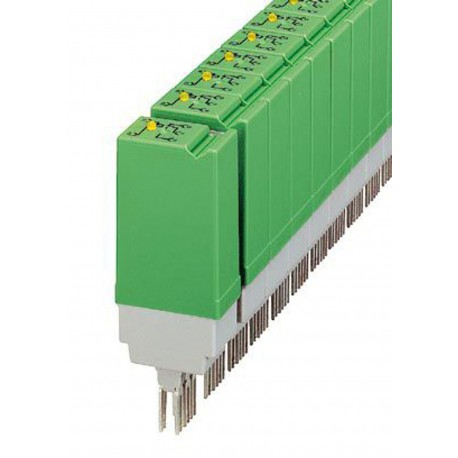

Plug-in relay holder, equipped with mini-switching relay, contacts (AgPd60): Small powers, 1 switched contact, input voltage 24 V AC/DC, with light indication, pluggable into base terminal blocks
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
