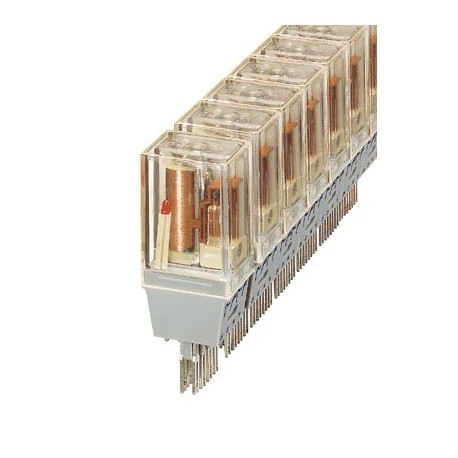

ST-REL4-HG220/21-21
ST-REL4-HG220/21-21 2823434 PHOENIX CONTACT Relay connectors
$0.00USD
3948 en stock
Spécifications clés
GTIN:4017918077402
Clé de commande:2823434
(Général):DIN VDE 0160 (in relevant parts)
(Côté bobine):1250 VA (for 250 V AC)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918077402 |
| Clé de commande | 2823434 |
| (Général) | DIN VDE 0160 (in relevant parts) |
| (Côté bobine) | 1250 VA (for 250 V AC) |
| page du catalogue | Page 84 (IF-2002) |
| Unité d'emballage | 10 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85364900 |
| Type de contact (côté bobine) | Single contact, 2-PDT |
| Profondeur (Données commerciales clés) | 66.5 mm |
| Largeur (Données commerciales clés) | 27 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Matériau de contact (côté bobine) | AgCdO, hard gold-plated |
| Taille (Données commerciales clés) | 33 mm |
| Mode de fonctionnement (côté contact) | 100% operating factor |
| Poids net (SAP) (côté contact) | 69.2 g |
| Normes/réglementations (Généralités) | DIN VDE 0110b, Gr. C for 250 V DC |
| Courant d'appel maximal (côté bobine) | 6 A |
| Type de contact de commutation (côté bobine) | Single contact |
| Tension de test PDT/PDT (côté contact) | 2.5 kV AC (50 Hz, 1 min.) |
| Poids par pièce (emballage exclu) | 69.200 g |
| Tension de commutation maximale (côté bobine) | 250 V AC/DC |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Durée de vie mécanique (côté contact) | approx. 107cycles |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Limitation du courant continu (côté bobine) | 6 A |
| Circuit de protection (conditions ambiantes) | Damping diode, polarity protection Damping diode, polarity protection diode |
| Temps de libération typique (conditions ambiantes) | 25 ms (with DC) |
| Temps de réponse typique (conditions ambiantes) | 15 ms (with DC) |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C |
| Tension d'entrée nominale UN (conditions ambiantes) | 220 V DC |
| Affichage de la tension de fonctionnement (conditions ambiantes) | yes |
| Courant d'entrée typique à l'UN (conditions ambiantes) | 6.5 mA |
| Pouvoir de coupure (charge ohmique) max. (côté bobine) | 120 W (at 24 V DC) |
| Température ambiante (stockage/transport) (Dimensions) | -20 °C ... 70 °C |
| Test de tension d'enroulement/contact du relais (côté contact) | 2 kV AC (50 Hz, 1 min.) |
| Plage de tension d'entrée par rapport à l'ONU (conditions ambiantes) | 0.8 ... 1.1 |
| Dissipation de puissance en conditions nominales (conditions ambiantes) | 1.43 W |
Description du produit
Plug-in relay holder, equipped with Hengstler mini-round-relay, contacts (AgSnO2+Au): Small to large powers, 2 switched contacts, input voltage 220 V DC, with light indication, pluggable into base ter
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
