STEP-UPS/24DC/24DC/3

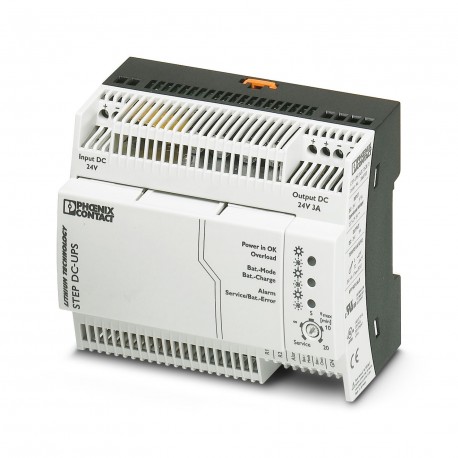

STEP-UPS/24DC/24DC/3 2868703 PHOENIX CONTACT Uninterruptible power supply
$0.00USD
3303 en stock
Spécifications clés
:25 min. (2 A)
Profondeur:61 mm
E/S:asymmetrical
Saisir:2 kV (Test Level 3 - asymmetrical)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 25 min. (2 A) | |
| Profondeur | 61 mm |
| E/S | asymmetrical |
| Saisir | 2 kV (Test Level 3 - asymmetrical) |
| Choc | 18 ms, 30g, in each space direction (according to IEC 60068-2-27) |
| Largeur | 108 mm |
| Hauteur | 90 mm |
| Sortir | 2 kV (Test Level 3 - asymmetrical) |
| Signal | 2 kV (Test Level 4 - asymmetrical) |
| Tension | 10 V (Test Level 3) |
| Commentaires | Criterion A |
| Déclassement | 35 °C ... 40 °C (5 %/K) |
| Efficacité | > 98 % (Mains operation, with charged energy storage) |
| fusible d'entrée | 7 A (slow-blow, internal) |
| Critère A | Normal operating behavior within the specified limits. |
| Critère B | Temporary impairment to operational behavior that is corrected by the device itself. |
| Puissance de sortie | 72 W |
| Type de produit | DC UPS |
| Filetage | M3 |
| homologations UL | UL Listed UL 508 |
| Note de l'assemblée | alignable: horizontally 0 mm, vertically 50 mm |
| Temps de transition | 900 s |
| Période tampon | 50 min. (1 A) |
| Technologie IQ | no |
| Tension d'entrée | 24 V DC |
| support de mémoire | Lithium polymer |
| Type de montage | DIN rail mounting |
| Classe climatique | 3K3 (in acc. with EN 60721) |
| Affichage de l'état | LED |
| Gamme de fréquences | 80 MHz ... 1 GHz |
| Type de logement | Plastic |
| Révision de l'article | 03 |
| courant de charge | 0.4 A |
| Décharge dans l'air | 8 kV (Test Level 3) |
| Matériau du boîtier | Polycarbonate |
| Capacité nominale | 1.4 Ah |
| Classe de protection | III |
| longueur de dénudage | 6.5 mm |
| Méthode de connexion | Screw connection |
| Sortie de contact | 6 kV (Test Level 3) |
| Position de montage | horizontal DIN rail NS 35, EN 60715 |
| dissipation de puissance | 0.6 W (Mains operation) |
| technologie des batteries | LIPO |
| Gestion de réseau | No |
| Tension nominale UN | 18.5 V DC |
| Description de la sortie | Transistor |
| Types de signalisation | LED |
| Consommation de courant | 4.7 A |
| Degré de pollution | 2 |
| matériau de verrouillage au pied | POM (Polyoxymethylene) |
| Plage de tension d'entrée | 22.5 V DC ... 29.5 V DC |
| Courant de sortie Imax | 4 A (0 °C ... 35 °C) |
| Force du champ d'essai | 10 V/m (Test Level 3) |
| Connexion en série | no |
| Degré de protection | IP20 |
| Limite du courant de sortie | In mains mode according to connected upstream current limiting device |
| Plage de tension de sortie | 22.5 V DC ... 29.5 V DC (UOut= UIn- 0.3 V DC) |
| Boost de puissance (IBoost) | 4 A (0 °C ... 35 °C) |
| Tension de fin de charge | 18.5 V DC ... 21 V DC |
| Normes/réglementations | EN 61000-4-2 |
| Couple de serrage max | 0.8 Nm |
| temps de réponse typique | < 0.5 s |
| Vibration (fonctionnement) | < 15 Hz, amplitude ±2.5 mm (according to IEC 60068-2-6) |
| Seuil de sauvegarde fixe | < 22.5 V |
| Plage de capacité nominale | 1.4 Ah |
| Tension de sortie nominale | 24 V DC |
| Remarque concernant l'affichage de l'état | static on |
| Sélecteur rotatif | Service |
| Couple de serrage, min | 0.6 Nm |
| Contrôle qualité de la batterie | yes, with each charge and cyclically once per month |
| Protection contre les décharges profondes | < 15 V DC |
| Désignation de signalisation | Power In OK |
| MTBF (IEC 61709, SN 29500) | > 1401000 h (40 °C) |
| Seuil de connexion variable | 1 V / 1 s |
| Plage de tension d'entrée nominale | 24 V DC |
| Courant de sortie nominal (IN) | 3 A (0 °C ... 40 °C) |
| Norme - Sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Compatibilité électromagnétique | Conformance with EMC Directive 2014/30/EU |
| Type de tension d'alimentation | DC |
| Température ambiante (fonctionnement) | 0 °C ... 40 °C |
| Vérification de la présence de la batterie (cyclique) | 60 s |
| Conductor cross section AWG max. | 12 |
| Conductor cross section AWG min. | 24 |
| Distance d'installation droite/gauche | 0 mm / 0 mm |
| Distance d'installation haut/bas | 0 mm / 0 mm |
| Section transversale du conducteur, rigide max. | 2.5 mm² |
| Section transversale du conducteur, rigide min. | 0.2 mm² |
| Exigences CEM relatives aux émissions sonores | EN 61000-6-3 |
| Exigences CEM en matière d'immunité au bruit | EN 61000-6-1 |
| Conductor cross section flexible max. | 2.5 mm² |
| Conductor cross section flexible min. | 0.2 mm² |
| Température ambiante (stockage/transport) | -20 °C ... 45 °C |
| Humidité relative maximale admissible (en fonctionnement) | ≤ 95 % (at 25 °C, non-condensing) |
| Interférences radio émises conformes à la norme EN 55011 | EN 55011 (EN 55022) Class B, area of application: Industry and residential |
| Tension d'interférence radio conforme à la norme EN 55011 | EN 55011 (EN 55022) Class B, area of application: Industry and residential |
| Norme – Équipements électroniques destinés aux installations électriques et leur assemblage dans les installations électriques | EN 50178/VDE 0160 (PELV) |
Description du produit
Uninterruptible power supply with integrated battery module. The STEP-BAT/LIPO/18.5 DC/1.4 AH battery module can be ordered separately.
