STTB 2,5-R20K/O-UOG

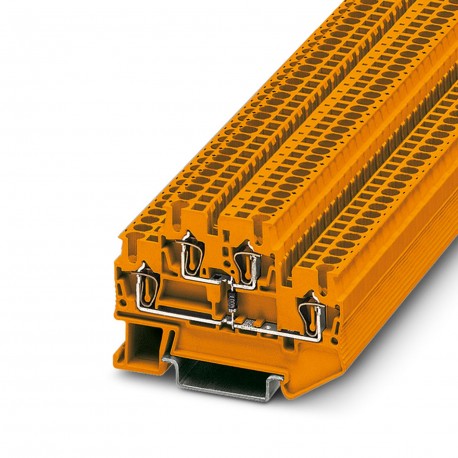

STTB 2,5-R20K/O-U OG 3035399 PHOENIX CONTACT Component terminal block
$0.00USD
4844 en stock
Spécifications clés
:NS 35/15
Couleur:orange (RAL 2003)
Largeur:5.2 mm
Hauteur:67.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| NS 35/15 | |
| Couleur | orange (RAL 2003) |
| Largeur | 5.2 mm |
| Hauteur | 67.5 mm |
| Potentiels | 2 |
| Type de produit | Component terminal block |
| Type de montage | NS 35/7,5 |
| Nombre de lignes | 2 |
| largeur du couvercle d'extrémité | 2.2 mm |
| Courant nominal | 22 A |
| Tension nominale | 500 V |
| Panneau latéral ouvert | Yes |
| Révision de l'article | 03 |
| longueur de dénudage | 10 mm |
| Section transversale AWG | 28 ... 12 (converted acc. to IEC) |
| Profondeur sur NS 35/15 | 55 mm |
| Degré de pollution | 3 |
| Profondeur sur NS 35/7,5 | 47.5 mm |
| Matériau isolant | PA |
| Tension de surtension nominale | 4 kV |
| courant de charge maximal | 26 A (with 4 mm² conductor cross section) |
| Catégorie de surtension | III |
| Section nominale | 2.5 mm² |
| Nombre de connexions | 4 |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | A3 |
| Section transversale du conducteur rigide | 0.08 mm² ... 4 mm² |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Nombre de connexions par niveau | 2 |
| Section transversale du conducteur flexible | 0.08 mm² ... 2.5 mm² |
| Humidité admissible (fonctionnement) | 20 % ... 90 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Section transversale du conducteur, flexible [AWG] | 28 ... 14 (converted acc. to IEC) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Dissipation de puissance maximale en condition nominale | 0.77 W |
| Section transversale du conducteur flexible (virole avec manchon en plastique) | 0.14 mm² ... 2.5 mm² |
| Section transversale du conducteur flexible (virole sans manchon en plastique) | 0.14 mm² ... 2.5 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² |
Description du produit
Terminal block for components, nominal voltage: 500 V, nominal current: 22 A, 1st and 2nd floor, connection type: Spring connection, Sizing cross-section: 2.5 mm², cross-section: 0.08 mm² - 4 mm², mou
