SUBCON-PLUS-PROFIB/AX/SC

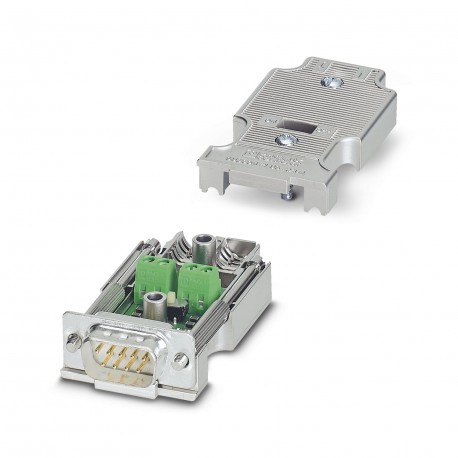

SUBCON-PLUS-PROFIB/AX/SC 2744380 PHOENIX CONTACT D-SUB bus connector
$0.00USD
4521 en stock
Spécifications clés
GTIN:4017918818142
Clé de commande:2744380
(Général):390 Ω (Can be connected externally)
page du catalogue:Page 375 (C-6-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918818142 |
| Clé de commande | 2744380 |
| (Général) | 390 Ω (Can be connected externally) |
| page du catalogue | Page 375 (C-6-2017) |
| Unité d'emballage | 1 pc |
| Couple (Général) | 0.4 Nm |
| Pays d'origine | DE (Germany) |
| Connexion (Général) | PCB connection |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | 155 Years (SN 29500 standard, temperature 40 °C, operating cycle 100 % (7 days a week, 24 hours a day)) |
| Altitude (Dimensions) | 5000 m (For restrictions see manufacturer's declaration) |
| ATEX (Données de connexion) | II 3 G Ex nA IIC T4 Gc X |
| MTTF (conditions ambiantes) | 6706 Years (SN 29500 standard, temperature 25 °C, operating cycle 21 % (5 days a week, 8 hours a day)) |
| Longueur de dénudage (Général) | 5 mm |
| Méthode de connexion (Générale) | Screw connection |
| Signal (conditions ambiantes) | PROFIBUS |
| Largeur (Données commerciales clés) | 17 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 31.5 mm |
| Longueur (Données commerciales clés) | 58.2 mm |
| Nombre de postes (Général) | 9 |
| Résistance de terminaison (Général) | 390 Ω |
| Système de bus (Conditions ambiantes) | PROFIBUS DP |
| Degré de protection (Dimensions) | IP30 |
| Test de gaz nocifs (Données de connexion) | ISA-S71.04-1985 G3 Harsh Group A |
| Affectation des broches (conditions ambiantes) | 3, 5, 6, 8 |
| Poids par pièce (emballage exclu) | 51.160 g |
| Matériau du boîtier (conditions ambiantes) | ABS, metal-plated |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Couple de serrage (conditions ambiantes) | 0.4 Nm |
| Courant nominal IN (conditions ambiantes) | 100 mA |
| Tension nominale UN (Conditions ambiantes) | 5 V |
| Diamètre maximal du câble (Données commerciales clés) | 8.4 mm |
| Diamètre minimal du câble (Données commerciales clés) | 7.6 mm |
| Vis de fixation SUBCON (Conditions ambiantes) | 4-40 UNC |
| Section transversale du conducteur AWG max. (Général) | 16 |
| Section transversale du conducteur AWG min. (Général) | 26 |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 75 °C |
| Section transversale maximale du conducteur solide (Général) | 1.5 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.14 mm² |
| Section transversale du conducteur flexible max. (Général) | 1 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.14 mm² |
| Cycles d'insertion/retrait (conditions ambiantes) | > 200 |
| Connexion conforme à la norme (Données de connexion) | CUL |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 80 °C |
| Section maximale du conducteur AWG, flexible (Général) | 18 |
| Section minimale du conducteur AWG, flexible (Général) | 26 |
| Exempt de substances susceptibles de nuire à l'application du revêtement (Données de connexion) | according to P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
Description du produit
D-SUB connector, 9 poles, male, axial design with two cable entries, bus system: PROFIBUS DP up to 12 Mbits/s, terminal resistor connectable via sliding switch, pin occupancy: 3, 5, 6, 8; screw connec
