TC-D37SUB-ADIO16-MP-P-UNI

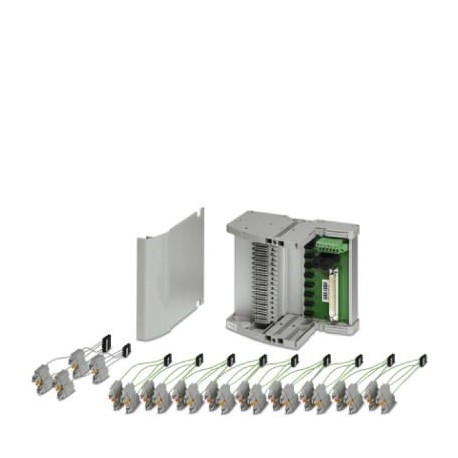

TC-D37SUB-ADIO16-MP-P-UNI 2906639 PHOENIX CONTACT Module carrier
$0.00USD
4443 en stock
Spécifications clés
GTIN:4055626119977
Note:Made to Order (non-returnable)
Clé de commande:2906639
(Général):2x green LEDs (PWR1 and PWR2)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626119977 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2906639 |
| (Général) | 2x green LEDs (PWR1 and PWR2) |
| page du catalogue | Page 99 (C-5-2017) |
| Unité d'emballage | 1 pc |
| (Dimensions) | Class I, Zone 2, Group IIC |
| Fusible (Général) | 2x 2.5 A on PCB, slow-blow (replaceable) |
| Pays d'origine | DE (Germany) |
| Choc (Dimensions) | 15g, according to IEC 60068-2-27 |
| numéro de tarif douanier | 85366990 |
| Choc (Connexion 2) | 15g, according to IEC 60068-2-27 |
| Désignation (Générale) | Power module |
| Nom de la sortie (Général) | Switching output |
| Type de contact (Général) | 1 N/C contact (alarm = open) |
| Courant d'entrée (Général) | ≤ 2 A |
| Tension d'entrée (Général) | 24 V DC |
| Isolation (Dimensions) | Basic insulation |
| Nom de la connexion (Alimentation) | Power supply |
| Désignation (Dimensions) | Air clearances and creepage distances |
| Affichage de l'état (Général) | 2 x red LED (error) |
| Longueur de dénudage (Fourniture) | 7 mm |
| Méthode de connexion (Alimentation) | Screw connection |
| Profondeur (conditions ambiantes) | 160 mm |
| Approvisionnement excédentaire (Général) | yes, decoupled from diodes |
| Largeur (conditions ambiantes) | 136 mm |
| Hauteur (conditions ambiantes) | 170 mm |
| UL, États-Unis/Canada (Dimensions) | UL 61010 Listed |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nombre de postes (Offre) | 6 |
| Plage de tension d'entrée (Général) | 19.2 V DC ... 30 V DC |
| Nom de la connexion (Connexion 1) | Controller level |
| Nombre de connexions (Alimentation) | 1 |
| Altitude maximale (Connexion 2) | ≤ 2000 m |
| Méthode de connexion (Connexion 1) | D-SUB pin strip |
| Degré de pollution (Dimensions) | 2 |
| Rated surge voltage (Dimensions) | 0.5 kV |
| Catégorie de surtension (Dimensions) | II |
| Nombre de positions (Connexion 1) | 37 |
| Normes/réglementations (Dimensions) | DIN EN 50178 |
| Vibrations (fonctionnement) (Dimensions) | 2g, according to IEC 60068-2-6 |
| Tension de commutation maximale (Général) | 30 V DC (50 mA) |
| Section transversale du conducteur AWG (Alimentation) | 24 ... 12 |
| Nombre de connexions (Connexion 1) | 1 |
| Vibration (fonctionnement) (Connexion 2) | 2g, according to IEC 60068-2-6 |
| Poids par pièce (emballage exclu) | 1,180.000 g |
| Tension d'isolement nominale (Dimensions) | 50 V |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Section transversale du conducteur solide (Fourniture) | 0.14 mm² ... 2.5 mm² |
| Tension nominale UN (Données commerciales clés) | < 30 V DC (Per signal/channel) |
| Section transversale du conducteur flexible (Alimentation) | 0.14 mm² ... 2.5 mm² |
| Degré de protection (Données commerciales clés) | IP00 |
| Polarisation et protection contre les surtensions (Généralités) | Yes |
| Température ambiante (fonctionnement) (Connexion 2) | -20 °C ... 60 °C (Please observe module specifications) |
| Courant maximal admissible (Données commerciales clés) | < 1 A (Signal/channel) |
| Humidité admissible (fonctionnement) (Connexion 2) | 5 % ... 95 % (non-condensing) |
| Indice d'inflammabilité selon la norme UL 94 (Dimensions) | V0 |
| Température ambiante (stockage/transport) (Connexion 2) | -40 °C ... 80 °C |
Description du produit
Universal termination carrier for connecting 16 MINI Analog Pro separation amplifiers to digital or analogue input/output cards, via D-SUB connector, 37 poles (1:1 connection)
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Cable set for signal transmission on the Termination Carrier for modules from the MINI Analog Pro series. Connection of terminal points 5 and 6 of two adjacent MINI Analog Pro modules to the signal PCB via a 4-pos. PTSM connector.
