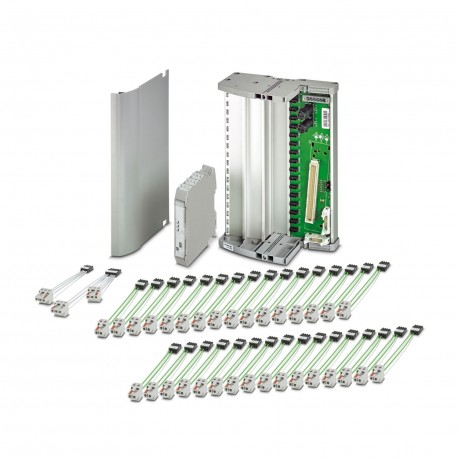

TC-XC96-AO16-EX-PS-HIMAX01
TC-XC96-AO16-EX-PS-HIMAX01 2908748 PHOENIX CONTACT Termination Carrier for connecting 16 MACX Analog Ex i si..
$0.00USD
3798 en stock
Spécifications clés
GTIN:4055626328218
Clé de commande:2908748
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626328218 |
| Clé de commande | 2908748 |
| (Dessins) | |
| Unité d'emballage | 1 |
| (Dimensions) | Class I, Zone 2, Group IIC |
| Fusible (Général) | 2x 2.5 A Slow-blow (exchangeable) |
| ATEX (Dimensions) | II 3 G Ex ec IIC T4 Gc X |
| ETIM 4.0 (eCl@ss) | EC002780 |
| ETIM 5.0 (eCl@ss) | EC002780 |
| ETIM 6.0 (eCl@ss) | EC002780 |
| ETIM 7.0 (eCl@ss) | EC002780 |
| Choc (Dimensions) | 15g, according to IEC 60068-2-27 |
| Type (Connexion 1) | C |
| numéro de tarif douanier | 85366990 |
| Choc (Connexion 3) | 15g, according to IEC 60068-2-27 |
| Désignation (Générale) | Device supply |
| Nom de la sortie (Général) | Switching output |
| Type de contact (Général) | 1 N/C contact (alarm = open) |
| Courant d'entrée (Général) | ≤ 2 A |
| Tension d'entrée (Général) | 24 V DC |
| Isolation (Dimensions) | Basic insulation |
| Nom de la connexion (Alimentation) | Power supply |
| Désignation (Dimensions) | Directive 2014/34/EU (ATEX) |
| Affichage de l'état (Général) | 2x green LEDs (PWR1 and PWR2) |
| Tension nominale UN (Remarque) | < 50 V DC (Per signal/channel) |
| Longueur de dénudage (Fourniture) | 7 mm |
| Méthode de connexion (Alimentation) | Screw connection |
| Profondeur (conditions ambiantes) | 160 mm |
| Approvisionnement excédentaire (Général) | yes, decoupled from diodes |
| Largeur (conditions ambiantes) | 242 mm |
| Hauteur (conditions ambiantes) | 170 mm |
| UL, États-Unis/Canada (Dimensions) | UL 61010 Listed |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Nombre de postes (Offre) | 6 |
| eCl@ss 4.0 (Classifications) | 27250313 |
| eCl@ss 4.1 (Classifications) | 27250313 |
| eCl@ss 5.0 (Classifications) | 27250313 |
| eCl@ss 5.1 (Classifications) | 27250313 |
| eCl@ss 7.0 (Classifications) | 27141152 |
| eCl@ss 8.0 (Classifications) | 27141152 |
| eCl@ss 9.0 (Classifications) | 27141152 |
| Plage de tension d'entrée (Général) | 19.2 V DC ... 30 V DC |
| Degré de pollution (Dimensions) | 2 |
| Nom de la connexion (Connexion 1) | Controller level |
| Nombre de connexions (Alimentation) | 1 |
| Courant maximal admissible (Remarque) | 1 A (Signal/channel) |
| Méthode de connexion (Connexion 1) | Pin strip |
| Méthode de connexion (Connexion 2) | IDC/FLK pin strip |
| Rated surge voltage (Dimensions) | 0.5 kV |
| Catégorie de surtension (Dimensions) | II |
| Nombre de positions (Connexion 1) | 96 |
| Nombre de positions (Connexion 2) | 14 |
| Normes/réglementations (Dimensions) | EN 60079-0 |
| Restriction d'utilisation (dessins) | EMC: class A product, see manufacturer's declaration in the download area |
| Vibrations (fonctionnement) (Dimensions) | 2g, according to IEC 60068-2-6 |
| Tension de commutation maximale (Général) | 30 V DC (2 A) |
| Section transversale du conducteur AWG (Alimentation) | 18 ... 14 |
| Nombre de connexions (Connexion 1) | 1 |
| Nombre de connexions (Connexion 2) | 1 |
| Vibration (fonctionnement) (Connexion 3) | 2g, according to IEC 60068-2-6 |
| Tension d'isolement nominale (Dimensions) | 30 V |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Section transversale du conducteur solide (Fourniture) | 0.75 mm² ... 2.5 mm² |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Section transversale du conducteur flexible (Alimentation) | 0.75 mm² ... 2.5 mm² |
| Polarisation et protection contre les surtensions (Généralités) | Yes |
| Température ambiante (fonctionnement) (Connexion 3) | -20 °C ... 60 °C |
| Raccordement conforme à la norme (Raccordement 1) | IEC 60603-2 |
| Humidité admissible (fonctionnement) (Connexion 3) | 5 % ... 95 % (non-condensing) |
| Température ambiante (stockage/transport) (Connexion 3) | -40 °C ... 80 °C |
Description du produit
Termination Carrier for the connection of 16 MACX Analog Ex-i separation amplifiers to analog output cards of the HIMA-HIMax control system, via a C96, 96-pole connector. Suitable for HIMax X-AO 16 01
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Block diagram
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
