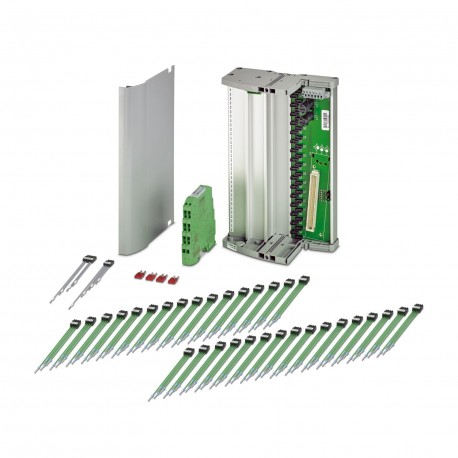

TC-XC96-DO32-PS-P-HIMAX01
TC-XC96-DO32-PS-P-HIMAX01 2908920 PHOENIX CONTACT Termination Carrier for connecting the 24/32 PSR-PS 22 cou..
$0.00USD
3789 en stock
Spécifications clés
:Class I, Div. 2, Groups A, B, C, D T4
Fusible:2x 2.5 A Slow-blow (exchangeable)
Note:Feed-in via MINI MCR-SL-PTB (2864134) power module and MINI MCR-SL-PTB-FM fault signaling module (2902958).
Taper:C
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Class I, Div. 2, Groups A, B, C, D T4 | |
| Fusible | 2x 2.5 A Slow-blow (exchangeable) |
| Note | Feed-in via MINI MCR-SL-PTB (2864134) power module and MINI MCR-SL-PTB-FM fault signaling module (2902958). |
| Taper | C |
| Profondeur | 159.5 mm |
| Choc | 15g, according to IEC 60068-2-27 |
| Largeur | 259 mm |
| Hauteur | 170 mm |
| Altitude | ≤ 2000 m |
| Note CEM | EMC: class A product, see manufacturer's declaration in the download area |
| Isolation | Basic insulation |
| Certificat | PxCIF21UKEX2908752X |
| Désignation | Device supply |
| Nom de sortie | Switching output |
| Type de produit | Module carrier |
| Note de l'assemblée | No end clamp |
| Courant d'entrée | ≤ 2 A |
| Tension d'entrée | 24 V DC |
| Type de montage | DIN rail mounting |
| Identification | II 3 G Ex ec IIC T4 Gc X |
| Affichage de l'état | 2x green LEDs (PWR1 and PWR2) |
| Révision de l'article | 05 |
| Degré de pollution | 2 |
| Approvisionnement excédentaire | yes, decoupled from diodes |
| longueur de dénudage | 7 mm |
| Méthode de connexion | Screw connection |
| Position de montage | vertical, horizontal |
| Carte d'E/S compatible | X-DO 32 01 |
| Tension nominale UN | < 50 V DC (Per signal/channel) |
| Notes sur le fonctionnement | For proper use, the specifications of the installation directive (see Downloads) must be observed. For applications or use with third-party products, the specifications, and the safety and warning instructions of the respective third-party manufacturer must also be met. |
| Plage de tension d'entrée | 19.2 V DC ... 30 V DC |
| Nombre de positions | 6 |
| Tension de surtension nominale | 0.5 kV |
| Degré de protection | IP20 |
| Catégorie de surtension | II |
| Nombre de connexions | 1 |
| Normes/réglementations | EN 60664-1 |
| Vibration (fonctionnement) | 2g, according to IEC 60068-2-6 |
| type de commutation de contact | 1 N/C contact (alarm = open) |
| Courant maximal admissible | 0.5 A (Signal/channel) |
| Tension d'isolation nominale | 30 V |
| Tension de commutation maximale | 30 V DC (2 A) |
| Section transversale du conducteur AWG | 18 ... 14 |
| Section transversale du conducteur rigide | 0.75 mm² ... 2.5 mm² |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Section transversale du conducteur flexible | 0.75 mm² ... 2.5 mm² |
| Connexion conforme aux normes | IEC 60603-2 |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (non-condensing) |
| Protection contre la polarisation et les surtensions | Yes |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
Description du produit
Termination Carrier for the connection of 24/32 PSR-PS22 coupling relays to digital output cards of the HIMA HIMax control system. Suitable for HIMax X-DO 24 01 and X-DO 32 01 cards. Solution for Emer
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
