En stock Produit phare
TRIO-UPS-2G/3AC/24DC/20

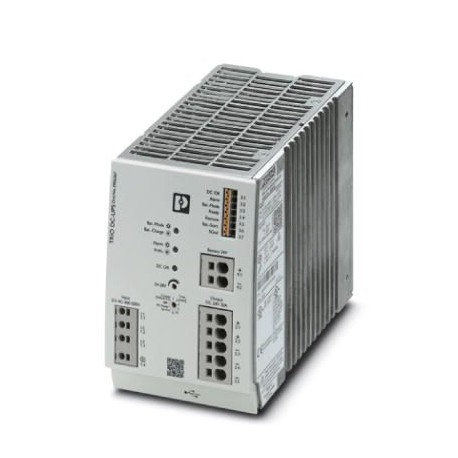

TRIO-UPS-2G/3AC/24DC/20 2906367 PHOENIX CONTACT Uninterruptible power supply
$0.00USD
3339 en stock
Spécifications clés
GTIN:4055626068053
Clé de commande:2906367
Unité d'emballage:1 pc
(Données d'entrée):typ. 94 % (Battery operation)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626068053 |
| Clé de commande | 2906367 |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | typ. 94 % (Battery operation) |
| (Données de sortie) | > 323816 h (400 V AC, at 60°C) |
| Pays d'origine | CN (China) |
| (Processus de chargement) | UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C |
| numéro de tarif douanier | 85044030 |
| Déclassement (Données d'entrée) | > 60 °C (2.5%/K of POutnom.) |
| Efficacité (Données d'entrée) | typ. 93 % (400 V AC) |
| Poids net (Données de sortie) | 1.71 kg |
| Choc (Processus de charge) | 30g, 18 ms according to IEC 60068-2-27 |
| Longueur de dénudage (Général) | 10 mm |
| Tension (Processus de charge) | 10 V (Test Level 3) |
| Classe climatique (Dimensions) | 3K3 (in acc. with EN 60721) |
| Commentaires (Processus de facturation) | Criterion B |
| Méthode de connexion (Générale) | Push-in connection |
| Profondeur (Données commerciales clés) | 160 mm |
| Largeur (Données commerciales clés) | 88 mm |
| Taille (Données commerciales clés) | 130 mm |
| Ondulation résiduelle (Données d'entrée) | < 20 mV |
| Écart de contrôle (données d'entrée) | < 0.3 % (Static load change 10 % ... 90 %) |
| Classe de protection (Données de sortie) | I |
| Position de montage (Données de sortie) | horizontal DIN rail NS 35, EN 60715 |
| Homologations UL (Processus de charge) | UL Listed UL 61010 |
| Degré de pollution (Dimensions) | 2 |
| Résistance de rétroaction (données d'entrée) | ≤ 35 V DC |
| Hauteur d'installation (Dimensions) | ≤ 4000 m (> 2000 m, observe derating) |
| Degré de protection (Dimensions) | IP20 |
| Plage de fréquences (processus de charge) | 0.15 MHz ... 80 MHz |
| Instructions d'assemblage (Données de sortie) | alignable: horizontally 0 mm, vertically 50 mm |
| Connexion en parallèle (Données d'entrée) | yes, with diode module uncoupled |
| Tension de sortie nominale (données d'entrée) | 24 V DC |
| Décharge par contact (Processus de charge) | 4 kV (Test Level 2) |
| Mise en mémoire tampon du réseau (conditions ambiantes) | ≥ 25 ms (400 V AC) |
| Poids par pièce (emballage exclu) | 2,007.000 g |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Test de champ électrique (processus de charge) | 10 V/m (Test Level 3) |
| Boost dynamique (IDyn.Boost) (Données d'entrée) | 30 A |
| Directive Basse Tension (Processus de charge) | Conformance with Low Voltage Directive 2014/35/EC |
| MTBF (IEC 61709, SN 29500) (Données de sortie) | > 1108720 h (400 V AC, at 25°C) |
| Courant de sortie nominal (IN) (Données d'entrée) | 20 A |
| Normes/réglementations (Processus de facturation) | EN 61000-4-12 |
| Vibration (fonctionnement) (Processus de charge) | in accordance with IEC 60068-2-6 |
| Longueur de dénudage (Données de connexion, entrée) | 15 mm |
| Section transversale du conducteur AWG max. (Général) | 12 |
| Section transversale du conducteur AWG min. (Général) | 24 |
| Méthode de connexion (Données de connexion, entrée) | Push-in connection |
| Longueur de suppression (Données de connexion, sortie) | 8 mm |
| Temps de réponse typique (conditions ambiantes) | 200 ms |
| Émission de bruit conduit (processus de charge) | EN 61000-6-4 (Class A) |
| Méthode de connexion (Données de connexion, sortie) | Push-in connection |
| Fusible d'entrée intégré (conditions ambiantes) | 6.3 A (slow-blow, internal) |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
| Section transversale maximale du conducteur solide (Général) | 4 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.2 mm² |
| Standard - Isolation sécurisée (Processus de charge) | DIN VDE 0100-410 |
| Tension d'isolation entrée/sortie (Données de sortie) | 4 kV AC (type test) |
| Courant de charge (Données de connexion pour la signalisation) | 0.5 A ... 3 A (-25 °C ... 60 °C) |
| Section transversale du conducteur flexible max. (Général) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.2 mm² |
| Compatibilité électromagnétique (processus de charge) | Conformance with EMC Directive 2014/30/EU |
| Limitation du courant d'appel/I²t (conditions ambiantes) | < 0.76 A2s |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Catégorie de surtension (EN 61010-1) (Processus de charge) | II |
| Profondeur avec assemblage alternatif (Données commerciales clés) | 88 mm |
| Largeur avec assemblage alternatif (Données commerciales clés) | 160 mm |
| Hauteur avec assemblage alternatif (Données commerciales clés) | 130 mm |
| Température ambiante (test de démarrage) (Dimensions) | -40 °C |
| Réglage de la plage de tension de sortie (USet) (Données d'entrée) | 24 V DC ... 28 V DC (> 24 V constant capacity) |
| Norme – Très basse tension de sécurité (Processus de charge) | IEC 61010 (SELV) / (PELV) |
| Section du conducteur AWG max. (Données de connexion, entrée) | 16 |
| Section du conducteur AWG min. (Données de connexion, entrée) | 24 |
| Section du conducteur AWG max. (Données de connexion, sortie) | 16 |
| Section du conducteur AWG min. (Données de connexion, sortie) | 24 |
| Courbe caractéristique de charge (Données de connexion pour la signalisation) | IU0U |
| Section transversale maximale du conducteur plein (Données de connexion, entrée) | 10 mm² |
| Section transversale minimale du conducteur solide (Données de connexion, entrée) | 0.2 mm² |
| Humidité relative maximale admissible (fonctionnement) (Dimensions) | ≤ 95 % (At +25°C, non-condensing) |
| Dissipation de puissance maximale en condition à vide (Données d'entrée) | < 3.6 W (400 V AC) |
| Section transversale maximale du conducteur solide (Données de connexion, sortie) | 1.5 mm² |
| Section transversale minimale du conducteur solide (Données de connexion, sortie) | 0.2 mm² |
| Protection contre les surtensions internes (Données d'entrée) | < 30 V DC |
| Section transversale du conducteur flexible max. (Données de connexion, entrée) | 6 mm² |
| Section transversale du conducteur flexible min. (Données de connexion, entrée) | 0.2 mm² |
| Section transversale du conducteur flexible max. (Données de connexion, sortie) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Données de connexion, sortie) | 0.2 mm² |
| Dispositifs d'alimentation standard pour basse tension avec sortie CC (processus de charge) | EN 61204-3 |
Description du produit
TRIO UPS - UPS with integrated power supply for AGM lead energy accumulators 4 Ah - 40 Ah, USB (Modbus/RTU), Rail mounting, Push-in connection, input: 3phase, output: 24 VDC / 20 A
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
