TT-EX(I)- 24DC

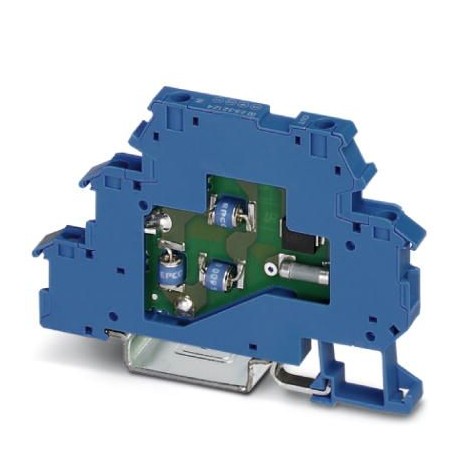

TT-EX(I)- 24DC 2832124 PHOENIX CONTACT Surge protection device
$0.00USD
4001 en stock
Spécifications clés
GTIN:4017918172831
Clé de commande:2832124
(Général):Ex ia IIIC T135 °C...T85 °C Da
page du catalogue:Page 95 (C-6-2015)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918172831 |
| Clé de commande | 2832124 |
| (Général) | Ex ia IIIC T135 °C...T85 °C Da |
| page du catalogue | Page 95 (C-6-2015) |
| Unité d'emballage | 10 pc |
| ATEX (Général) | II 1G Ex ia IIC T4...T6 Ga |
| IECEx (Général) | Ex ia IIC T4...T6 Ga |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | IEC 60079-26 2006 |
| numéro de tarif douanier | 85363010 |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Courant nominal (Général) | 250 mA (40 °C) |
| (Conformité / homologations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Type (Ambient conditions) | Double-level terminal block with PE foot – separate PE connection |
| Couleur (conditions ambiantes) | sky blue RAL 5015 |
| Profondeur (Données commerciales clés) | 54.6 mm |
| Largeur (Données commerciales clés) | 6.2 mm |
| (Normes et réglementations) | -40 °C ... 80 °C (T4 / 135 °C) |
| Taille (Données commerciales clés) | 79.6 mm |
| Tension nominale UN (Général) | 24 V DC |
| Capacité (ligne à ligne) (Général) | ≤ 2 nF |
| IPE de courant résiduel (Général) | ≤ 1 µA |
| Résistance en série (Général) | 4.7 Ω ±20 % |
| Degré de protection (Dimensions) | IP20 (with end cover) |
| Classification des tests CEI (Général) | C1 |
| Filetage (circuit de protection) | M3 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Conformité/homologations RoHS Chine | Environmentally Friendly Use Period = 50 |
| Atténuation d'entrée aE, sym. (Général) | typ. 0.7 dB (≤ 400 kHz/50 Ω) |
| Fusible de secours maximal requis (Général) | 250 mA (T) |
| Poids par pièce (emballage exclu) | 27.950 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6 |
| Temps de réponse tA(ligne-ligne) (Général) | ≤ 1 ns |
| Longueur de dénudage (circuit de protection) | 8 mm |
| Méthode de connexion (circuit de protection) | Screw terminal blocks |
| Temps de réponse tA(ligne-terre) (Général) | ≤ 100 ns |
| Couple de serrage (circuit de protection) | 0.6 Nm |
| Tension continue maximale UC (Général) | 30 V DC |
| Direction de l'action (Conditions ambiantes) | Line-Line & Line-Earth Ground |
| Durabilité à l'impulsion (ligne à ligne) (Général) | C1 - 1 kV/500 A |
| Message d'erreur de protection contre les surtensions (Général) | none |
| Durabilité aux impulsions (ligne-terre) (Général) | C2 - 10 kV/5 kA |
| Normes/spécifications (Données de connexion) | EN 61643-21 2001 + A1:2009 + A2:2013 |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Courant effectif de fonctionnement ICat UC (Général) | ≤ 5 µA |
| Puissance d'entrée maximale Pi (Normes et réglementations) | 0.75 W |
| Section du conducteur AWG (circuit de protection) | 24 ... 14 |
| Niveau de protection contre les surtensions Up(ligne-ligne) (Général) | ≤ 55 V (C1 - 1 kV/500 A) |
| Courant d'entrée maximal Ii (Normes et réglementations) | 250 mA (TA< 40 °C) |
| Tension d'entrée maximale Ui (Normes et réglementations) | 30 V DC |
| Niveau de protection contre les surtensions (ligne-terre) (Général) | ≤ 2.2 kV (C2 - 10 kV / 5 kA) |
| Section transversale du conducteur solide (circuit de protection) | 0.2 mm² ... 4 mm² |
| Courant de décharge total Itotal(8/20) µs (Général) | 10 kA |
| Section transversale du conducteur flexible (circuit de protection) | 0.2 mm² ... 2.5 mm² |
| Inductance interne maximale Li (Normes et réglementations) | 1 µH |
| Capacité interne maximale Ci (Normes et réglementations) | 2 nF |
| Température ambiante (fonctionnement) (Normes et réglementations) | -40 °C ... 40 °C (T6 / 85 °C) |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Capacité de transport de courant alternatif (ligne-terre) (Généralités) | 0.5 A - 1 s |
| Fréquence de coupure fg (3 dB), symétrique dans un système de 50 ohms (Général) | typ. 6 MHz |
| Courant de décharge nominal In(8/20) µs (ligne-ligne) (Général) | 5 kA |
| Fréquence de coupure fg (3 dB), symétrique dans un système de 150 ohms (Général) | typ. 2 MHz |
| Facteur de temps interne maximal (Ri/Li) (Normes et réglementations) | 0.1 µs |
| Courant de décharge nominal In(8/20) µs (ligne-terre) (Général) | 5 kA |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-ligne) (Général) | 100 A |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-terre) (Général) | 100 A |
| Courant de décharge impulsionnel Iimp(10/350) µs (ligne-terre) (Général) | 500 A |
| Limitation de la tension de sortie à une pointe de 1 kV/µs (entre phases) (Général) | ≤ 50 V |
| Limitation de la tension de sortie à une pointe de 1 kV/µs (ligne-terre) (Général) | ≤ 1.7 kV |
| Limitation de la tension de sortie à 1 kV/µs (ligne-ligne) statique (Général) | ≤ 50 V |
| Limitation de la tension de sortie à 1 kV/µs (ligne-terre) statique (Général) | ≤ 1.7 kV |
| Normes relatives aux distances de coupure et aux lignes de fuite (conditions ambiantes) | EN 60079-11 |
