TT-ST-M-SFP-24AC

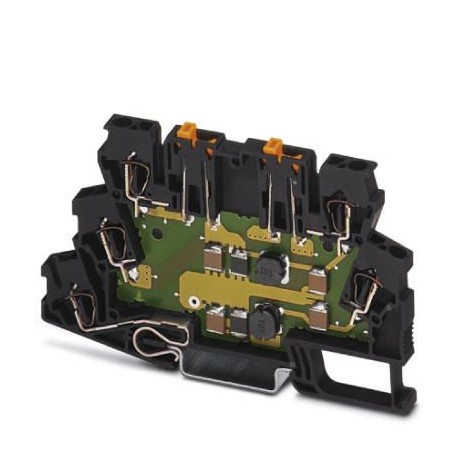

TT-ST-M-SFP-24AC 2858946 PHOENIX CONTACT Surge protection device
$0.00USD
3542 en stock
Spécifications clés
GTIN:4017918938161
Clé de commande:2858946
(Général):C3 - 40 A
page du catalogue:Page 186 (C-4-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918938161 |
| Clé de commande | 2858946 |
| (Général) | C3 - 40 A |
| page du catalogue | Page 186 (C-4-2017) |
| Unité d'emballage | 10 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | EN 61643-21 2001 + A1:2009 |
| numéro de tarif douanier | 85363030 |
| Altitude (Dimensions) | ≤ 2000 m (amsl (above mean sea level)) |
| Courant nominal (Général) | 500 mA (55 °C) |
| Type (Ambient conditions) | Double-level terminal block |
| Couleur (conditions ambiantes) | jet black RAL 9005 |
| Profondeur (Données commerciales clés) | 65.1 mm (incl. DIN rail 7.5 mm) |
| Largeur (Données commerciales clés) | 6.2 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Taille (Données commerciales clés) | 100 mm |
| Tension nominale UN (Général) | 24 V AC |
| IPE de courant résiduel (Général) | ≤ 1 mA (per path) |
| Résistance en série (Général) | 0.5 Ω |
| Capacité (ligne-terre) (Général) | typ. 130 nF |
| Inductance en série (Généralités) | typ. 100 µH |
| Degré de protection (Dimensions) | IP20 |
| Classification des tests CEI (Général) | C1 |
| Type de montage (conditions ambiantes) | DIN rail: 35 mm |
| Fusible de secours maximal requis (Général) | 500 mA (T) |
| Poids par pièce (emballage exclu) | 27.550 g |
| Matériau du boîtier (conditions ambiantes) | PA 6.6 |
| Atténuation d'entrée aE, asymétrique (Général) | typ. 40 dB (1 MHz / 150 Ω) |
| Longueur de dénudage (circuit de protection) | 8 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (circuit de protection) | Spring-cage connection |
| Temps de réponse tA(ligne-terre) (Général) | ≤ 25 ns |
| Tension continue maximale UC (Général) | 38 V DC |
| Degré de pollution (conditions ambiantes) | 2 |
| Direction de l'action (Conditions ambiantes) | Line-Earth Ground |
| Message d'erreur de protection contre les surtensions (Général) | none |
| Méthode de connexion IN (circuit de protection) | Spring-cage |
| Durabilité aux impulsions (ligne-terre) (Général) | C1 - 500 V / 250 A |
| Catégorie de surtension (conditions ambiantes) | III |
| Méthode de connexion SORTIE (circuit de protection) | Spring-cage |
| Normes/spécifications (Données de connexion) | IEC 61643-21 2000 + A1:2008 |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Tension résiduelle à In(ligne-terre) (Général) | ≤ 80 V |
| Courant effectif de fonctionnement ICat UC (Général) | ≤ 100 µA (per path) |
| Section du conducteur AWG (circuit de protection) | 24 ... 12 |
| Niveau de protection contre les surtensions (ligne-terre) (Général) | ≤ 80 V (C1 - 500 V / 250 A) |
| Section transversale du conducteur solide (circuit de protection) | 0.2 mm² ... 4 mm² |
| Courant de décharge total Itotal(8/20) µs (Général) | 700 A |
| Section transversale du conducteur flexible (circuit de protection) | 0.2 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Courant de décharge nominal In(8/20) µs (ligne-terre) (Général) | 350 A (per path) |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-terre) (Général) | 40 A (per path) |
| Tension résiduelle avec Ian (10/1000) µs (ligne-terre) (Général) | ≤ 80 V |
| Fréquence de coupure fg (3 dB), asymétrique (PE) dans un système de 50 ohms (Général) | typ. 60 kHz |
| Limitation de la tension de sortie à une pointe de 1 kV/µs (ligne-terre) (Général) | ≤ 70 V (per path) |
| Fréquence de coupure fg (3 dB), asymptotique (PE) dans un système de 150 ohms (Général) | typ. 20 kHz |
| Limitation de la tension de sortie à 1 kV/µs (ligne-terre) statique (Général) | ≤ 70 V (per path) |
| Courant de décharge maximal Imax(8/20) µs maximum (ligne-terre) (Général) | 1.5 kA (per path) |
Description du produit
TERMITRAB, rail spring terminal with integrated surge protection as filter circuit and interrupting blades, for installation on NS 35/7.5, U voltageN 24 V DC, terminal width: 6.2 mm, cap width:2.2 mm
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
