TTC-6-2XTVSD-24DC-PT/50

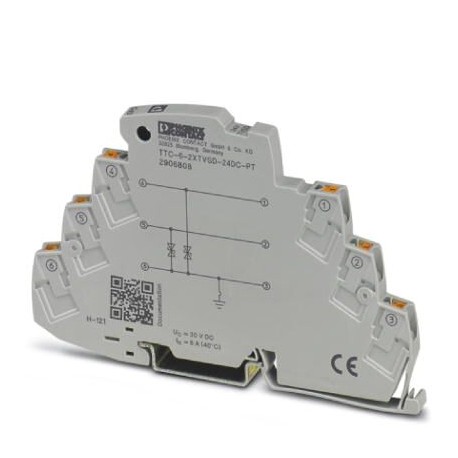

TTC-6-2XTVSD-24DC-PT/50 1106198 PHOENIX CONTACT Fine surge protection for two signal wires with common refer..
$0.00USD
4464 en stock
Spécifications clés
GTIN:4055626997964
Clé de commande:1106198
(Général):C3 - 100 A
(Dessins):
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626997964 |
| Clé de commande | 1106198 |
| (Général) | C3 - 100 A |
| (Dessins) | |
| Unité d'emballage | 1 |
| Profondeur (Dessins) | 69.5 mm (incl. DIN rail 7.5 mm) |
| Largeur (dessins) | 6.2 mm +0.1 mm |
| ETIM 5.0 (eCl@ss) | EC000943 |
| Hauteur (Dessins) | 105.8 mm |
| (Données de connexion) | EN 61643-21 2001 + A1:2009 + A2:2013 |
| Diagramme (Dessins) | |
| numéro de tarif douanier | 85363010 |
| Altitude (Dimensions) | ≤ 4000 m (amsl (above mean sea level)) |
| Courant nominal (Général) | 6 A (55 °C) |
| Type (Ambient conditions) | DIN rail module, one-piece |
| Schéma de circuit (dessins) | |
| Couleur (conditions ambiantes) | traffic grey A RAL 7042 |
| Tension nominale UN (Général) | 24 V DC |
| eCl@ss 8.0 (Classifications) | 27130807 |
| eCl@ss 9.0 (Classifications) | 27130807 |
| Résistance par trajet (Général) | ≤ 100 mΩ |
| Dessin dimensionnel (Dessins) | |
| IPE de courant résiduel (Général) | ≤ 10 µA |
| Capacité (ligne-terre) (Général) | typ. 2.2 nF |
| Degré de protection (Dimensions) | IP20 |
| Classification des tests CEI (Général) | C1 |
| Type de montage (conditions ambiantes) | DIN rail: TH 35 - 7.5 mm |
| Fusible de secours maximal requis (Général) | 6.3 A (FF) |
| Matériau du boîtier (conditions ambiantes) | PBT |
| Atténuation d'entrée aE, asymétrique (Général) | typ. 0.3 dB (≤ 300 kHz / 150 Ω) |
| Longueur de dénudage (circuit de protection) | 8 mm |
| Méthode de connexion (circuit de protection) | Push-in connection |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Temps de réponse tA(ligne-terre) (Général) | ≤ 1 ns |
| Tension continue maximale UC (Général) | 30 V DC |
| Direction de l'action (Conditions ambiantes) | Line-Earth Ground |
| Durabilité aux impulsions (ligne-terre) (Général) | C1 - 1 kV / 500 A |
| Normes/spécifications (Données de connexion) | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Section du conducteur AWG (circuit de protection) | 24 ... 12 |
| Niveau de protection contre les surtensions (ligne-terre) (Général) | ≤ 60 V (C1 - 1 kV/500 A) |
| Section transversale du conducteur solide (circuit de protection) | 0.2 mm² ... 4 mm² |
| Courant de décharge total Itotal(8/20) µs (Général) | 1 kA |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.2 mm² ... 2.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Courant de décharge nominal In(8/20) µs (ligne-terre) (Général) | 0.5 kA |
| Fréquence de coupure fg (3 dB), asymptotique (PE) dans un système de 150 ohms (Général) | typ. 960 kHz |
