TTC-6-3-HF-F-24AC-PT-I

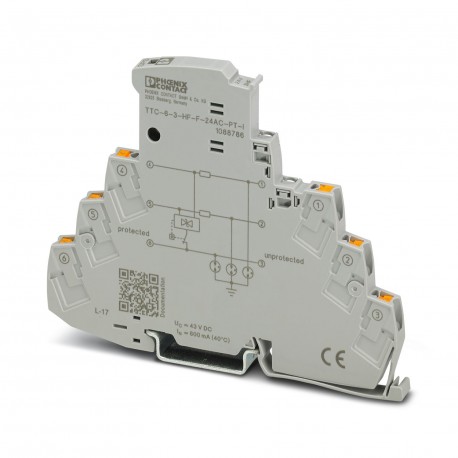

TTC-6-3-HF-F-24AC-PT-I 1088786 PHOENIX CONTACT Surge protection with integrated status indicator for three s..
$0.00USD
4199 en stock
Spécifications clés
:C2
Note:2000 + A1:2008 + A2:2012
Taper:DIN rail module, one-piece
Couleur:gray (RAL 7042)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| C2 | |
| Note | 2000 + A1:2008 + A2:2012 |
| Taper | DIN rail module, one-piece |
| Couleur | gray (RAL 7042) |
| Profondeur | 83.5 mm (incl. DIN rail 7.5 mm) |
| Largeur | 6.2 mm +0.1 mm |
| Hauteur | 105.8 mm |
| Altitude | ≤ 4000 m (amsl) |
| Type de produit | Surge protection for information technology |
| Type de montage | DIN rail: TH 35 - 7.5 mm |
| Courant nominal | 600 mA (40 °C) |
| Famille de produits | TERMITRAB complete |
| Panneau latéral ouvert | No |
| Révision de l'article | 02 |
| Matériau du boîtier | PBT |
| Degré de pollution | 2 |
| Méthode de connexion | Push-in connection |
| Tension nominale UN | 24 V AC |
| Dessin coté | |
| Direction de l'action | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Matériau isolant | PBT |
| Résistance par chemin | 1.65 Ω ±20 % |
| Capacité (Core-Core) | typ. 25 pF |
| Degré de protection | IP20 |
| Catégorie de surtension | III |
| IPE de courant résiduel | ≤ 1 µA |
| Capacité (Noyau-Terre) | typ. 50 pF |
| Classification des tests CEI | C1 |
| Normes/spécifications | IEC 61643-21 |
| Atténuation d'entrée aE, sym. | typ. 0.3 dB (≤ 10 MHz/150 Ω) |
| Fusible de secours requis max. | 630 mA (FF) |
| Section transversale du conducteur AWG | 24 ... 12 |
| Temps de réponse tA(ligne-ligne) | ≤ 1 ms |
| Capacité (ligne-signal-terre) | typ. 25 pF |
| Temps de réponse tA(ligne-terre) | ≤ 55 ms |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Tension continue maximale UC | 43 V DC |
| Durabilité à l'impulsion (ligne à ligne) | C1 - 1 kV / 500 A |
| Message d'erreur de protection contre les surtensions | optical |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Durabilité aux impulsions (ligne-terre) | C1 - 1 kV / 500 A |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (non-condensing) |
| Indice d'inflammabilité selon la norme UL 94 | V-0 |
| Durabilité de l'impulsion (ligne-signal-masse) | C1 - 1 kV / 500 A |
| Courant de décharge nominal In(8/20) µs | 10 kA |
| Niveau de protection contre les surtensions vers le haut (entre lignes) | ≤ 80 V (C1 - 1 kV / 500 A) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Niveau de protection contre les surtensions (ligne-terre) | ≤ 900 V (C1 - 1 kV / 500 A) |
| Courant de décharge impulsionnel Iimp(10/350) µs | 2.5 kA |
| Courant de décharge total Itotal(8/20) µs | 10 kA |
| Fréquence de coupure fg (3 dB), symétrique dans un système de 150 Ω | typ. 60 MHz |
Description du produit
Surge protection with integrated status indication for three signal conductors with common reference potential. For high-frequency applications and telecommunication interfaces without supply voltage
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
