TTC-6-MOV-C-60DC-UT-I

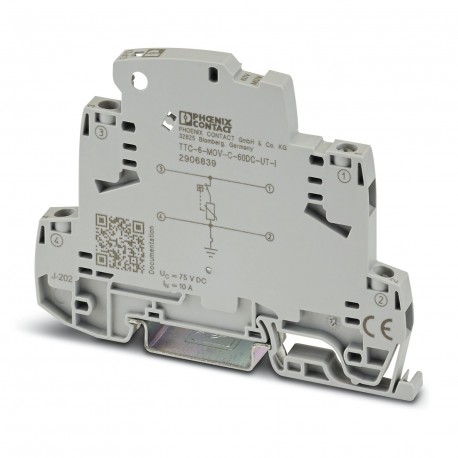

TTC-6-MOV-C-60DC-UT-I 2906839 PHOENIX CONTACT Medium surge protection with integrated status indicator for a..
$0.00USD
3237 en stock
Spécifications clés
:C2
Note:2000 + corrigendum 2001 + A1:2008, modified + A2:2012
Taper:DIN rail module, one-piece
Couleur:gray (RAL 7042)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| C2 | |
| Note | 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| Taper | DIN rail module, one-piece |
| Couleur | gray (RAL 7042) |
| Profondeur | 69.5 mm (incl. DIN rail 7.5 mm) |
| Largeur | 6.2 mm |
| Hauteur | 92 mm |
| Altitude | ≤ 4000 m (amsl) |
| Type de produit | Surge protection for MCR technology |
| Filetage | M3 |
| Type de montage | DIN rail: 35 mm |
| Courant nominal | 10 A (60 °C) |
| Famille de produits | TERMITRAB complete |
| Panneau latéral ouvert | Yes |
| Révision de l'article | 08 |
| Matériau du boîtier | PBT |
| Degré de pollution | 2 |
| Méthode de connexion | Screw connection |
| Couple de serrage | 0.5 Nm ... 0.6 Nm |
| Tension nominale UN | 60 V DC |
| Dessin coté | |
| Direction de l'action | Line-Earth Ground |
| Matériau isolant | PBT |
| Résistance par chemin | ≤ 100 mΩ |
| Degré de protection | IP20 (with end cover) |
| Catégorie de surtension | III |
| IPE de courant résiduel | ≤ 100 µA |
| Capacité (Noyau-Terre) | 5 nF |
| Classification des tests CEI | C1 |
| Normes/spécifications | IEC 61643-21 |
| Section transversale du conducteur AWG | 24 ... 12 |
| Atténuation d'entrée aE, asymétrique. | typ. 0.3 dB (≤ 200 kHz / 150 Ω) |
| Temps de réponse tA(ligne-terre) | ≤ 25 ns |
| Section transversale du conducteur rigide | 0.2 mm² ... 4 mm² |
| Tension continue maximale UC | 75 V DC |
| Message d'erreur de protection contre les surtensions | optical |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Durabilité aux impulsions (ligne-terre) | C1 - 600 A |
| Section transversale du conducteur flexible | 0.2 mm² ... 2.5 mm² |
| Humidité admissible (fonctionnement) | 5 % ... 95 % |
| Courant effectif de fonctionnement ICat UC | ≤ 100 µA |
| Indice d'inflammabilité selon la norme UL 94 | V-0 |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Niveau de protection contre les surtensions (ligne-terre) | ≤ 200 V (C1 - 600 A) |
| Courant de décharge nominal In(8/20) µs (ligne-terre) | 2 kA |
| Fréquence de coupure fg (3 dB), asymétrique (PE) dans un système de 150 Ω | typ. 650 kHz |
Description du produit
Medium surge protection with integrated status indicator for one signal wire with grounded reference potential. Can be used in safety-related circuits up to SIL 3.
