TTC-6P-2X1-M-24DC-PT-I

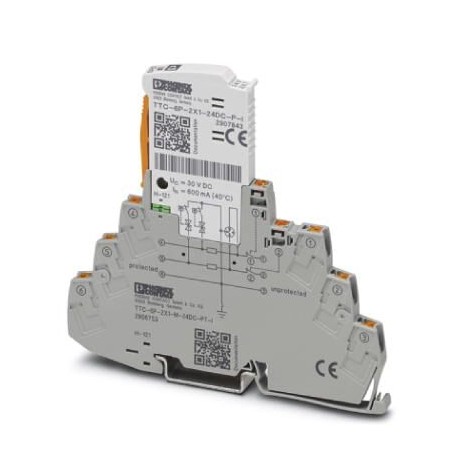

TTC-6P-2X1-M-24DC-PT-I 2906753 PHOENIX CONTACT Surge protection, consisting of protective plug and base elem..
$0.00USD
3508 en stock
Spécifications clés
GTIN:4055626134840
Clé de commande:2906753
(Général):D1 - 500 A
(Dessins):
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626134840 |
| Clé de commande | 2906753 |
| (Général) | D1 - 500 A |
| (Dessins) | |
| page du catalogue | Page 128 (C-4-2019) |
| Unité d'emballage | 1 pc |
| Profondeur (Dessins) | 100 mm (incl. DIN rail 7.5 mm) |
| UNSPSC 11 (ETIM) | 39121610 |
| Largeur (dessins) | 6.2 mm +0.1 mm |
| Pays d'origine | DE (Germany) |
| ETIM 2.0 (eCl@ss) | EC000943 |
| ETIM 3.0 (eCl@ss) | EC000943 |
| ETIM 4.0 (eCl@ss) | EC000943 |
| ETIM 5.0 (eCl@ss) | EC000943 |
| ETIM 6.0 (eCl@ss) | EC000943 |
| ETIM 7.0 (eCl@ss) | EC000943 |
| Hauteur (Dessins) | 105.8 mm |
| (Données de connexion) | EN 61643-21 2001 + A1:2009 + A2:2013 |
| Diagramme (Dessins) | |
| UNSPSC 13.2 (ETIM) | 39121620 |
| UNSPSC 18.0 (ETIM) | 39121620 |
| UNSPSC 19.0 (ETIM) | 39121620 |
| UNSPSC 20.0 (ETIM) | 39121620 |
| UNSPSC 21.0 (ETIM) | 39121620 |
| UNSPSC 6.01 (ETIM) | 30212010 |
| UNSPSC 12.01 (ETIM) | 39121610 |
| numéro de tarif douanier | 85363010 |
| Pictogrammes (dessins) | |
| UNSPSC 7.0901 (ETIM) | 39121610 |
| (Conditions ambiantes) | light grey RAL 7035 |
| Altitude (Dimensions) | ≤ 4000 m (amsl (above mean sea level)) |
| Courant nominal (Général) | 600 mA (56 °C) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| Couleur (conditions ambiantes) | traffic grey A RAL 7042 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Tension nominale UN (Général) | 24 V DC |
| eCl@ss 4.0 (Classifications) | 27140201 |
| eCl@ss 4.1 (Classifications) | 27130801 |
| eCl@ss 5.0 (Classifications) | 27130801 |
| eCl@ss 5.1 (Classifications) | 27130801 |
| eCl@ss 6.0 (Classifications) | 27130800 |
| eCl@ss 7.0 (Classifications) | 27130807 |
| eCl@ss 8.0 (Classifications) | 27130807 |
| eCl@ss 9.0 (Classifications) | 27130807 |
| Résistance par trajet (Général) | 1.65 Ω ±20 % |
| Dessin d'application (Dessins) | |
| IPE de courant résiduel (Général) | ≤ 10 µA |
| Capacité (ligne-terre) (Général) | typ. 2.2 nF |
| Degré de protection (Dimensions) | IP20 |
| Classification des tests CEI (Général) | C1 |
| Type de montage (conditions ambiantes) | DIN rail: TH 35 - 7.5 mm |
| Fusible de secours maximal requis (Général) | 630 mA (FF) |
| Poids par pièce (emballage exclu) | 40.000 g |
| Matériau du boîtier (conditions ambiantes) | PBT |
| Atténuation d'entrée aE, asymétrique (Général) | typ. 0.3 dB (≤ 270 kHz/150 Ω) |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Temps de réponse tA(ligne-terre) (Général) | ≤ 1 ns |
| Tension continue maximale UC (Général) | 30 V DC |
| Temps de réinitialisation de l'impulsion (ligne-terre) (Général) | ≤ 300 ms |
| Direction de l'action (Conditions ambiantes) | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| Durabilité aux impulsions (ligne-terre) (Général) | C1 - 1 kV / 500 A |
| Normes/spécifications (Données de connexion) | IEC 61643-21 2000 + corrigendum 2001 + A1:2008, modified + A2:2012 |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 85 °C |
| Longueur de dénudage (Données techniques supplémentaires) | 8 mm |
| Méthode de connexion (Données techniques supplémentaires) | Push-in connection |
| Courant effectif de fonctionnement ICat UC (Général) | ≤ 5 µA |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Niveau de protection contre les surtensions (ligne-terre) (Général) | ≤ 55 V (C1 - 1 kV/500 A) |
| Courant de décharge total Itotal(8/20) µs (Général) | 10 kA |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section transversale du conducteur AWG (Données techniques supplémentaires) | 24 ... 12 |
| Section transversale du conducteur plein (Données techniques supplémentaires) | 0.2 mm² ... 4 mm² |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Section transversale du conducteur flexible (Données techniques supplémentaires) | 0.2 mm² ... 2.5 mm² |
| Courant de décharge nominal In(8/20) µs (ligne-terre) (Général) | 5 kA |
| Courant de décharge impulsionnel Iimp(10/350) µs (ligne-terre) (Général) | 0.5 kA |
| Fréquence de coupure fg (3 dB), asymptotique (PE) dans un système de 150 ohms (Général) | typ. 960 kHz |
| Courant de décharge total maximal Itotal max(8/20) µs (Circuit de protection) | 20 kA (1x) |
Description du produit
Surge protection, consisting of plug-in protection and base element, with integrated status display and disconnector blade for two signal conductors with common reference potential, e.g. digital INPUT
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Application drawing
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
