En stock Produit phare
TTC-6P-T3-24DC-UT-I

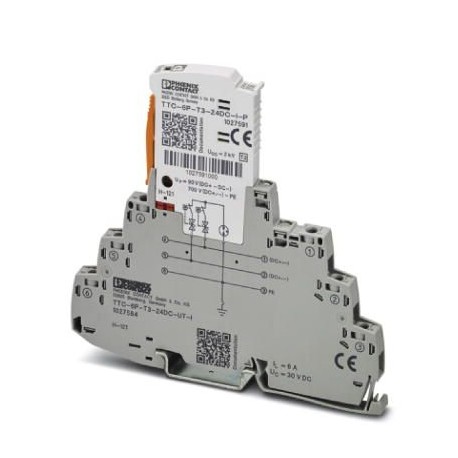

TTC-6P-T3-24DC-UT-I 1027584 PHOENIX CONTACT Type 3 surge protection device
$0.00USD
4982 en stock
Spécifications clés
GTIN:4055626522227
Note:Made to Order (non-returnable)
Clé de commande:1027584
(Général):2908262 PTCB E1 24DC/1-8A NO
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626522227 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1027584 |
| (Général) | 2908262 PTCB E1 24DC/1-8A NO |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | EN 61643-11 2012 |
| numéro de tarif douanier | 85363030 |
| (Conditions ambiantes) | light gray RAL 7035 |
| Altitude (Dimensions) | ≤ 6000 m (amsl (above mean sea level)) |
| Type (Ambient conditions) | DIN rail module, two-section, divisible |
| (Descriptions supplémentaires) | 10 A (see the note: CBM, CBMC, PTCB, CB E1) |
| Couleur (conditions ambiantes) | traffic grey A RAL 7042 |
| Profondeur (Données commerciales clés) | 100 mm (incl. DIN rail 7.5 mm) |
| Largeur (Données commerciales clés) | 6.2 mm +0.1 mm |
| Type EN (Conditions ambiantes) | T3 |
| Taille (Données commerciales clés) | 105.8 mm |
| Choc (opération) (Dimensions) | 30g (Half-sine / 11 ms / 3x ±X, ±Y, ±Z) |
| Degré de protection (Dimensions) | IP20 |
| Filetage (circuit de protection) | M3 |
| Type de montage (conditions ambiantes) | DIN rail: TH 35 - 7.5 mm |
| Vibrations (fonctionnement) (Dimensions) | 5g (10 ... 150 Hz/20 cycles/axis/X, Y, Z) |
| Nombre de ports (conditions ambiantes) | One |
| Poids par pièce (emballage exclu) | 37.400 g |
| Matériau du boîtier (conditions ambiantes) | PBT |
| Longueur de dénudage (circuit de protection) | 8 mm |
| Méthode de connexion (circuit de protection) | Screw connection |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Couple de serrage (circuit de protection) | 0.5 Nm ... 0.6 Nm |
| Mode de protection (conditions ambiantes) | (DC+) - (DC-) |
| Degré de pollution (conditions ambiantes) | 2 |
| Nombre de positions (Conditions ambiantes) | 2 |
| Normes/spécifications (Données de connexion) | IEC 61643-11 2011 |
| Température ambiante (fonctionnement) (Dimensions) | -40 °C ... 80 °C |
| Système d'alimentation électrique IEC (conditions ambiantes) | DC |
| Tension nominale UN (Descriptions supplémentaires) | 24 V DC |
| Humidité admissible (fonctionnement) (Dimensions) | 5 % ... 95 % |
| Vague combinée UOC (Descriptions supplémentaires) | 2 kV (2 Ω) |
| IPE de courant résiduel (Descriptions supplémentaires) | ≤ 5 µA |
| Courant de charge nominal IL (Descriptions supplémentaires) | 6 A (30 °C) |
| Section du conducteur AWG (circuit de protection) | 24 ... 12 |
| Section transversale du conducteur solide (circuit de protection) | 0.2 mm² ... 4 mm² |
| Message d'erreur de protection contre les surtensions (conditions ambiantes) | optical |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section transversale du conducteur flexible (circuit de protection) | 0.2 mm² ... 2.5 mm² |
| Tension continue maximale UC (Descriptions supplémentaires) | 30 V DC |
| Indice d'inflammabilité selon la norme UL 94 (conditions ambiantes) | V-0 |
| Courant nominal de court-circuit ISCCR (Descriptions supplémentaires) | 60 A DC (without additional backup fuse) |
| Fusible de secours max. avec câblage de dérivation (Descriptions supplémentaires) | 6 A (gG) |
| Fusible de protection maximal pour câblage traversant (Descriptions supplémentaires) | 6 A (gG) |
| Courant de décharge nominal In(8/20) µs (Descriptions supplémentaires) | 1 kA |
| Niveau de protection contre les surtensions Up(DC+) - (DC-) (Descriptions supplémentaires) | ≤ 0.09 kV (Uoc= 2 kV) |
| Niveau de protection contre les surtensions Up(DC+/DC-) - PE (Descriptions supplémentaires) | ≤ 0.7 kV |
Description du produit
Type 3 surge protection, consisting of plug-in protection and base element, with integrated status indicator for 24VDC power supplies
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
