TVFKC 1,5/ 3-ST CP1,2 BD:S34SO

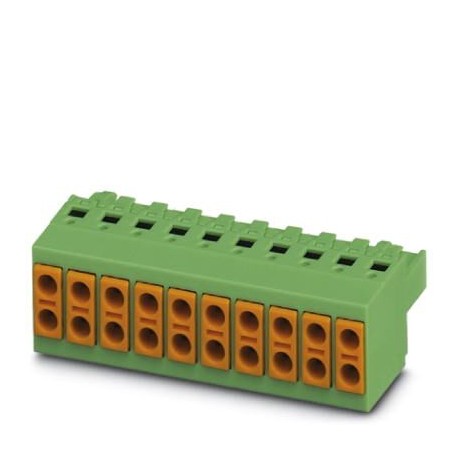

TVFKC 1,5/ 3-ST CP1,2 BD:S34SO 1050759 PHOENIX CONTACT Printed-circuit board connector TVFKC 1,5/ 3-ST CP1,2..
$0.00USD
3352 en stock
Spécifications clés
GTIN:4055626662688
Clé de commande:1050759
Unité d'emballage:1
ETIM 5.0 (eCl@ss):EC002638
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626662688 |
| Clé de commande | 1050759 |
| Unité d'emballage | 1 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | Test passed |
| Résultat (test d'arrachement) | Test passed |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Argumentaire (Données commerciales clés) | 5 mm |
| Résultat (cycles de température) | Test passed |
| Note (Informations sur l'emballage) | In accordance with IEC 61984, COMBICON connectors have no switching power (COC). During designated use, they must not be plugged in or disconnected when carrying voltage or under load. |
| eCl@ss 4.0 (Classifications) | 27260700 |
| eCl@ss 4.1 (Classifications) | 27260700 |
| eCl@ss 5.0 (Classifications) | 27260700 |
| eCl@ss 5.1 (Classifications) | 27260700 |
| eCl@ss 6.0 (Classifications) | 27260700 |
| eCl@ss 7.0 (Classifications) | 27440309 |
| eCl@ss 8.0 (Classifications) | 27440309 |
| eCl@ss 9.0 (Classifications) | 27440309 |
| Nombre de cycles (test d'arrachement) | 25 |
| Spécifications (Test d'arrachement) | IEC 60512-8:1993-01 |
| Amplitude (cycles de température) | 0.35 mm (10 - 60.1 Hz) |
| Fréquence (cycles de température) | 10 - 150 - 10 Hz |
| Tension nominale (Propriétés de l'élément) | 320 V |
| Pas (Données sur les matériaux - boîtier) | 5 mm |
| Tension nominale (Propriétés de l'article) | 250 V |
| Essai dimensionnel (essai d'arrachement) | Test passed IEC 60512-1:2001-01 |
| Disposition des broches (Données commerciales clés) | Linear pinning |
| Spécifications (Tests électriques) | IEC 60664-1:2007-04 |
| Vitesse de balayage (cycles de température) | 1 octave/min |
| Résultat du test (conditions ambiantes) | Test passed |
| Accélération (cycles de température) | 5 g (60.1 - 150 Hz) |
| Courant nominal (Propriétés de l'élément) | 10 A |
| enfichable (Paramètres électriques) | Yes |
| Spécifications (Cycles de température) | IEC 60068-2-6:1995-03 |
| Examen visuel (test de retrait) | Test passed IEC 60512-1:2001-01 |
| Force d'essai par position (essai d'arrachement) | 24 N |
| (Méthode de terminaison et de connexion) | 1.5 mm² / flexible / > 40 N |
| Système de modules d'extension (Données commerciales clés) | CLASSIC COMBICON |
| Dimension a (Données sur les matériaux - boîtier) | 10 mm |
| Résistance au marquage (test d'arrachement) | Test passed IEC 60068-2-70:1995-12 |
| Type de contact (Données commerciales clés) | Female connector |
| Largeur [ w ] (Données sur le matériau - boîtier) | 15 mm |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 15 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 23.3 mm |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Tension nominale (II/2) (Propriétés de l'article) | 630 V |
| Méthode de connexion (Données commerciales clés) | Push-in spring connection |
| Couleur du boîtier (Données sur les matériaux - nous contacter) | green (6021) |
| Polarisation et codage (test de retrait) | Test passed IEC 60512-7:1993-08 (Polarization) |
| Gamme d'articles (Données commerciales clés) | TVFKC 1,5/..-ST |
| Tension nominale (III/2) (Propriétés de l'article) | 320 V |
| Longueur de dénudage (paramètres électriques) | 8 mm |
| Méthode de connexion (paramètres électriques) | Push-in spring connection |
| Nombre de postes (Données commerciales clés) | 3 |
| Nombre de potentiels (Données commerciales clés) | 3 |
| Nombre de connexions (Données commerciales clés) | 6 |
| Spécifications (Tests électriques - Fonctionnement) | IEC 60999-1:1999-11 |
| Durée du test par axe (cycles de température) | 2.5 h |
| Tension de surtension nominale (II/2) (Propriétés de l'élément) | 4 kV |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 4 kV |
| Tension de surtension nominale (III/3) (Propriétés de l'élément) | 4 kV |
| Caractéristiques de surface (Capacité de connexion) | hot-dip tin-plated |
| Type d'emballage (Dimensions du produit) | packed in cardboard |
| Brève description de l'article (Données commerciales clés) | Printed-circuit board connector |
| Nombre de pièces par paquet (Dimensions du produit) | 50 |
| Cycles de température (Tests électriques - Fonctionnement) | 192 |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Force de retrait par position approximative (test d'arrachement) | 6 N |
| Force d'insertion par position (test d'arrachement) | 8 N |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Distances d'isolement et lignes de fuite (essais électriques) | IEC 60664-1:2007-04 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 15 mm |
| Spécifications (Dégagements d'air et distances de fuite) | IEC 60999-1:1999-11 |
| Courant nominal (Essais mécaniques conformes à la norme) | 10 A |
| Unités d'emballage nominales (Dimensions du produit) | Pcs. |
| Section transversale du conducteur flexible (paramètres électriques) | 0.2 mm² ... 1.5 mm² |
| Valeur minimale de la distance de fuite (II/2) (Essais électriques) | 3.2 mm |
| Calibre cylindrique axb / diamètre (Paramètres électriques) | 2.4 mm x 1.5 mm / 1.9 mm |
| Valeur minimale de la distance de fuite (III/2) (Essais électriques) | 3 mm |
| Valeur minimale de la distance de fuite (III/3) (Essais électriques) | 3.2 mm |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 24 ... 16 |
| Température ambiante (assemblage) (Informations générales sur le produit) | -5 °C ... 100 °C |
| Surface de contact métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Température ambiante (fonctionnement) (Informations générales sur le produit) | -40 °C ... 100 °C (dependent on the derating curve) |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Test – connexion et déconnexion répétées (conditions ambiantes) | IEC 60999-1:1999-11 |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Tension nominale (III/2) (Essais mécaniques selon la norme) | 320 V |
| Section transversale du conducteur (Essais mécaniques conformes à la norme) | 1.5 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Dégagement minimal - champ non homogène (II/2) (Essais électriques) | 3 mm |
| Dégagement minimal - champ non homogène (III/2) (Essais électriques) | 3 mm |
| Dégagement minimal - champ non homogène (III/3) (Essais électriques) | 3 mm |
| Courant d'essai (section maximale) (Essais électriques - Fonction) | 10 A |
| Courant d'essai (section minimale) (Essais électriques - Fonctionnement) | 4 A |
| Tension de surtension nominale (III/2) (Tests mécaniques selon la norme) | 4 kV |
| Température ambiante (stockage/transport) (Informations générales sur le produit) | -40 °C ... 70 °C |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.2 mm² / solid / > 10 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 1.5 mm² (only together with CRIMPFOX 6) |
Description du produit
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 10 A, nominal voltage (III/2): 320 V, contact surface: Tin, contact type: Female, number of potentials: 3,
