UCS 237-195-F-GD-RPI-DT7 7035

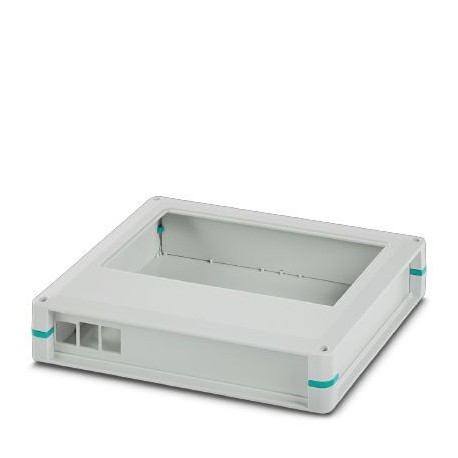

UCS 237-195-F-GD-RPI-DT7 7035 1104780 PHOENIX CONTACT Complete housing for Raspberry Pi printed-circuit boar..
$0.00USD
4503 en stock
Spécifications clés
GTIN:4055626972381
Clé de commande:1104780
(Dessins):
(Données PCB):Attach the adhesive pads: Make sure that the surface of the housing is clean, dry, and free of grease. Temperature range: +18°C ... +30°C / Closing pressure force: 60 N / Closing pressure time: 3 s
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626972381 |
| Clé de commande | 1104780 |
| (Dessins) | |
| (Données PCB) | Attach the adhesive pads: Make sure that the surface of the housing is clean, dry, and free of grease. Temperature range: +18°C ... +30°C / Closing pressure force: 60 N / Closing pressure time: 3 s |
| Unité d'emballage | 1 pc |
| Remarque (données PCB) | The housing can be opened a maximum of 10 times. |
| Type (Dessins) | Flat design |
| Pays d'origine | DE (Germany) |
| ETIM 5.0 (eCl@ss) | EC001031 |
| ETIM 6.0 (eCl@ss) | EC001031 |
| ETIM 7.0 (eCl@ss) | EC001031 |
| numéro de tarif douanier | 85389099 |
| Numéro de commande (dessins) | 1104780 |
| (Informations générales) | Mounting the PCB: Slotted Torx®(T7) |
| Type de logement (Dessins) | Universal housings |
| Légende (Propriétés de l'élément) | Schematic representation – for additional information, see product range drawing in the Download Center |
| Couleur (RAL) (Mesures) | light gray (7035) |
| eCl@ss 5.1 (Classifications) | 27180506 |
| eCl@ss 6.0 (Classifications) | 27180800 |
| eCl@ss 7.0 (Classifications) | 27182702 |
| eCl@ss 8.0 (Classifications) | 27182702 |
| eCl@ss 9.0 (Classifications) | 27182702 |
| Profondeur [ d ] (Propriétés de l'élément) | 47 mm |
| Largeur [ w ] (Propriétés de l'élément) | 237 mm |
| Hauteur [ h ] (Propriétés de l'élément) | 195 mm |
| Matériaux de construction (Dimensions) | PC |
| Épaisseur du circuit imprimé (conditions ambiantes) | 0.8 mm ... 3 mm |
| Type d'emballage (Remarque sur le montage) | Box packaging |
| Poids par pièce (emballage exclu) | 660.000 g |
| Dessin dimensionnel (Propriétés de l'élément) | |
| Pièces par paquet (Remarque concernant le montage) | 1 |
| Type de montage sur circuit imprimé (conditions ambiantes) | Bolt mounting |
| Note concernant les supports de circuits imprimés (conditions ambiantes) | This product is prepared for a printed-circuit board. Additional printed-circuit boards can be mounted using adhesive pads (accessories). |
| Nombre de supports de circuits imprimés (conditions ambiantes) | 1 |
| Tête de vis à entraînement par entraînement (Informations générales) | Screw connection between housing halves: Slotted Torx®(T10) |
| Facteurs de forme pris en charge (conditions ambiantes) | Raspberry Pi |
| Unités d'emballage par dénomination (Remarque sur le montage) | Pcs. |
| Indice d'inflammabilité selon la norme UL 94 (Mesures) | V0 |
| Température ambiante (assemblage) (Spécifications des matériaux) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) (Spécifications des matériaux) | -40 °C ... 100 °C (depending on power dissipation) |
| Couple de serrage / vitesse de rotation (Informations générales) | Screw connection between housing halves: 1.2 Nm-1.4 Nm / 500 rpm-1000 rpm |
| Indice d'inflammabilité selon la norme UL 94 (Informations sur l'emballage) | V0 |
| Humidité relative (stockage/transport) (Spécifications des matériaux) | 80 % |
| Température ambiante (stockage/transport) (Spécifications des matériaux) | -40 °C ... 55 °C |
Description du produit
Complete housing for Raspberry Pi printed circuit boards. It includes the halves of the case, adhesive bands to integrate the display, side walls with holes for all relevant connections, adhesive brac
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Dimensional drawingSchematic representation – for additional information, see product range drawing in the Download Center
